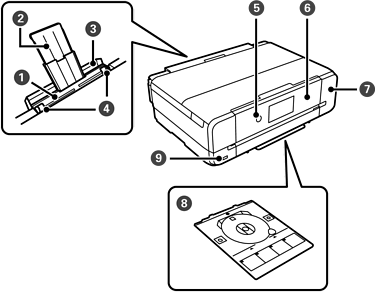

Priekšpuse

Aizmug.pap. pad. atvere

Vienlaikus manuāli ievietojiet vienu papīra loksni.

Papīra balsts

Balsta ievietoto papīru.

Aizmugures papīra padevēja atveres pārsegs

Neļauj svešķermeņiem iekļūt printerī. Tam vienmēr ir jābūt aizvērtam.

Malu vadotnes

Virziet līdz papīra malām, lai nodrošinātu tiešu padevi printerī.

(ieslēgšanas/izslēgšanas poga/indikators)

Ieslēdz vai izslēdz printeri.

Pirms barošanas vada atvienošanas pārliecinieties, vai barošanas indikators ir izslēgts.

Vadības panelis

Norāda printera statusu un ļauj veikt apkopi vai atlasīt iestatījumus.

Jūs varat mainīt vadības paneļa leņķi.

Apkopes nodalījuma vāks

Noņemiet, nomainot apkopes nodalījumu. Apkopes nodalījums ir tvertne, kurā tiek uzkrāts neliels daudzums tintes pārpalikuma, kas paliek pāri, veicot tīrīšanu vai drukāšanu.

Diska paliktnis

Apdrukājot disku, izņemiet to no printera apakšdaļas, piestipriniet disku un ievietojiet to disku paplātes slotā.

Ja nedrukājat uz diska, izņemiet disku no paliktņa un novietojiet paliktni zem apakšējās papīra kasetes.

Ārējās saskarnes USB ports

Pievienojiet ārējo atmiņas ierīci.

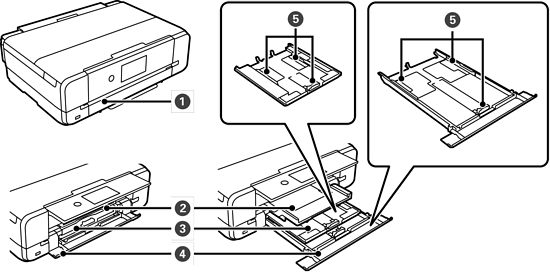

Priekšējais vāks

Atveriet, lai ievietotu papīru papīra kasete.

Izvades paliktnis

Nodrošina izvadītā papīra turēšanu. Sākot drukāt, šis paliktnis tiek izstumts automātiski atbilstoši papīra izmēram. Ja izvēlaties Yes ekrānā, kas tiek parādīts, izslēdzot printeri, paliktnis aizveras automātiski. Lai manuāli aizvērtu paliktni, sākuma ekrānā pieskarieties pie .

Papīra kasete 1

Ievietojiet papīru.

Papīra kasete 2

Malu vadotnes

Virziet līdz papīra malām, lai nodrošinātu tiešu padevi printerī.

Vēdkanāli

Izvada karstumu no printera iekšpuses. Vēdkanāli atrodas apakšējā labajā malā, apakšējā kreisajā malā un labajā pusē. Novietojot printeri, neaizsedziet vēdkanālus.
