Voorzijde

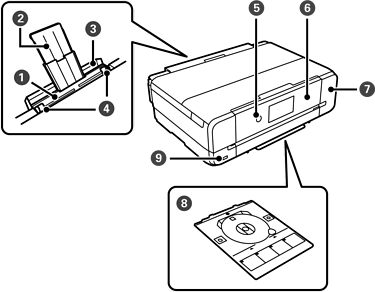

Papiertoevoer achter

Voor het handmatig laden van telkens één vel papier.

Papiersteun

Ondersteuning voor geladen papier.

Klep van papiertoevoer aan achterzijde

Hiermee voorkomt u dat ongewenste zaken in de printer terechtkomen. Dit onderdeel blijft meestal gesloten.

Zijgeleiders

Schuif ze tegen de randen van het papier zodat het recht in de printer wordt gevoerd.

(aan/uit-knop/lampje)

Hiermee schakelt u de printer in of uit.

Controleer of het aan/uit-lampje uit is voordat u het netsnoer loskoppelt.

Bedieningspaneel

Hier wordt de printerstatus weergegeven en kunt u onderhoud uitvoeren of instellingen selecteren.

U kunt het bedieningspaneel in een andere hoek zetten.

Afdekking onderhoudscassette

Verwijder deze afdekking wanneer u de onderhoudscassette wilt vervangen. De onderhoudscassette is een houder waarin kleine hoeveelheden overtollige inkt worden opgevangen tijdens het reinigen of afdrukken.

Schijflade

Wanneer u afdrukt op een schijf, verwijdert u de lade uit de onderzijde van de printer. Plaats vervolgens een schijf en plaats de schijflade in de sleuf voor schijflade.

Wanneer u niet afdrukt op een schijf, verwijder dan de schijf uit de lade en berg de lade op onder de onderste papiercassette.

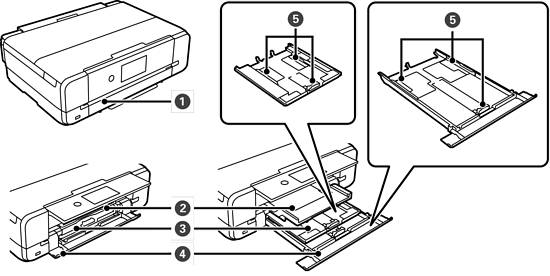

USB-poort voor externe interface

Sluit een externe gegevensdrager aan.

Voorkap

Maak open om papier te kunnen laden in de papiercassette.

Uitvoerlade

Opvanglade voor het papier dat uit de printer komt. Wanneer u gaat afdrukken, komt deze lade automatisch naar buiten en past zich aan het papierformaat aan. Als u Ja selecteert op het scherm dat wordt weergegeven wanneer u de printer uitschakelt, wordt de lade automatisch gesloten. Tik op op het startscherm om de lade handmatig te sluiten.

Papiercassette 1

Laad papier.

Papiercassette 2

Zijgeleiders

Schuif ze tegen de randen van het papier zodat het recht in de printer wordt gevoerd.

Ventilatieopeningen

Voor de afvoer van warmte uit de printer. Er bevinden zich ventilatieopeningen links- en rechtsonder en aan de rechterzijde. Let er bij het plaatsen van de printer op dat u de ventilatieopeningen niet afdekt.
