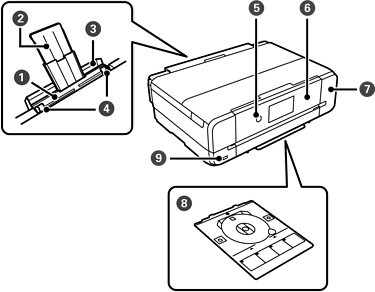

Predok

Zadný podávač papiera

Slúži na manuálne vloženie jedného hárka papiera.

Podpera papiera

Podopiera vložený papier.

Kryt zadného podávača papiera

Bráni vniknutiu cudzích látok do tlačiarne. Za normálnych okolností by mal byť zatvorený.

Postranné vodiace lišty

Posuňte k okrajom papiera tak, aby sa podával priamo do tlačiarne.

(tlačidlo/indikátor napájania)

Umožňuje zapnúť alebo vypnúť tlačiareň.

Pred odpojením napájacieho kábla skontrolujte, či kontrolka napájania nesvieti.

Ovládací panel

Označuje stav tlačiarne a umožňuje vám vykonať údržbu alebo vybrať nastavenia.

Môžete zmeniť uhol ovládacieho panela.

Kryt skrinky údržby

Odoberte ho pri výmene údržbovej kazety. Skrinka údržby je zásobník, v ktorom sa zhromažďuje malé množstvo zvyškov atramentu počas čistenia alebo tlače.

Zásuvka na disk

Keď tlačíte na disk, vytiahnite ju zo spodnej strany tlačiarne, upevnite disk a zasuňte zásuvku na disk do štrbiny zásuvky na disk.

Ak netlačíte na disk, vyberte zo zásuvky všetky disky a zásuvku uložte pod spodnú kazetu na papier.

Port externého rozhrania USB

Pripojte externé pamäťové zariadenie.

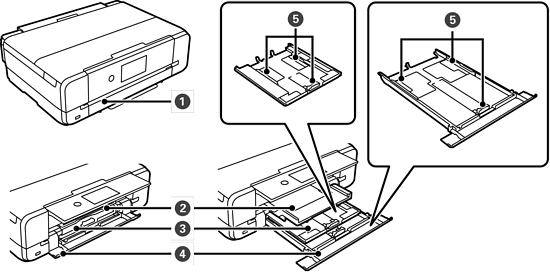

Predný kryt

Otvorte a vložte papier do súčasti zásobník papiera.

Výstupný zásobník

Drží vysunutý papier. Keď začnete tlačiť, tento zásobník sa automaticky vysunie tak, aby sa prispôsobil veľkosti papiera. Ak na obrazovke zobrazenej pri vypnutí tlačiarne vyberiete možnosť Yes, zásobník sa automaticky zatvorí. Ak chcete zásobník zatvoriť ručne, klepnite na hlavnej obrazovke na .

Zásobník papiera 1

Vložte papier.

Zásobník papiera 2

Postranné vodiace lišty

Posuňte k okrajom papiera tak, aby sa podával priamo do tlačiarne.

Vetracie otvory

Slúži na uvoľnenie tepla z vnútra tlačiarne. Vetracie otvory sú vpravo dole, vľavo dole a na pravom boku. Pri umiestňovaní tlačiarne nezakrývajte vetracie otvory.
