Kaablite ühendamine

Ühendage vahelduvvooluadapter ja liidesekaabel printeri alaosas olevate pesadega.

HOIATUS:

Kasutage ainult ettenähtud vahelduvvooluadapterit [AC Adapter,C1 (mudel: M235B)].

1. Eemaldage kate, kui see on paigaldatud.
   Katete eemaldamine

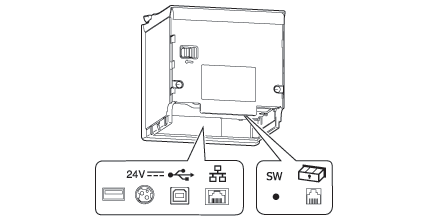

2. Ühendage vahelduvvooluadapter ja liidesekaabel printeri alaosas olevate pesadega.

Saada olevad liidesed varieeruvad olenevalt printeri mudelist.


Märkus:
• Kasutades valikulist WLAN-i plokki, ühendage seade otse USB-pesaga.

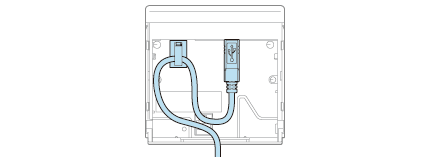

• Juhtides USB-kaabli läbi katte keskosas oleva augu, kinnitage lukustustraadi sadul joonisel näidatud viisil, et kinnitada USB-kaabel ja vältida selle tahtmatut lahtitulekut. See on tarbetu, kui juhite USB-kaablit läbi mõnes nurgas oleva augu.



3. Kinnitage kate tagasi.
   Katete kinnitamine

4. Ühendage liidesekaabel seadmega.

5. Ühendage vahelduvvoolukaabli pistik toitepistikupesaga.

HOIATUS:

• Ärge kunagi sisestage vahelduvvoolukaabli pistikut pesasse, mis ei vasta vahelduvvooluadapteri sisendpingele. See võib printerit kahjustada.

• Tõrke ilmnemise korral lülitage printeri toide kohe välja ja eemaldage vahelduvvoolukaabel pistikupesast.
