Branchement des câbles

Raccordez l'adaptateur secteur et le câble d'interface aux connecteurs sur le bas de l'imprimante.

AVERTISSEMENT :

Assurez-vous d'utiliser l'adaptateur secteur spécifié [AC Adapter,C1 (modèle : M235B)] uniquement.

1. Retirez le couvercle s'il est fixé.
   Dépose des capots

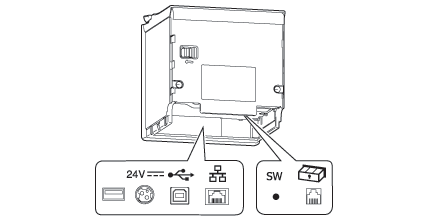

2. Raccordez l'adaptateur secteur et le câble d'interface aux connecteurs sur le bas de l'imprimante.

Les interfaces disponibles varient selon le modèle de l'imprimante.


Remarque :
• En cas d'utilisation de l'unité réseau local sans fil optionnelle, connectez l'unité au connecteur USB.

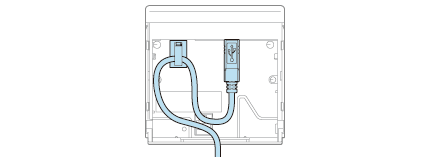

• Lors de l'acheminement du câble USB par l’orifice situé au centre du couvercle, fixez le dispositif de verrouillage du câble tel qu’illustré afin de maintenir le câble USB en place et empêcher sa déconnexion accidentelle. Cela n'est pas nécessaire lors de l'acheminement du câble USB à travers les trous dans les coins.



3. Remettez le couvercle en place.
   Fixation des capots

4. Connectez le câble d'interface à l'appareil.

5. Branchez la prise du câble secteur sur une prise de courant.

AVERTISSEMENT :

• N'insérez jamais la fiche du câble secteur dans une prise qui ne respecte pas la tension d'entrée de l'adaptateur secteur. Procéder ainsi peut endommager l'imprimante.

• Si une défaillance se produit, éteignez immédiatement l'alimentation de l'imprimante et débranchez le câble secteur de la prise.
