Dépose/fixation des capots (arrière et bas)

Haut > Opérations de base > Dépose/fixation des capots (arrière et bas)

Dépose des capots

Suivez les étapes ci-dessous pour retirer les capots.

Pour la position d'éjection par le haut

Pressez délicatement les points indiqués par des cercles bleus avec vos doigts pour déverrouiller les loquets, puis retirez le capot du bas.

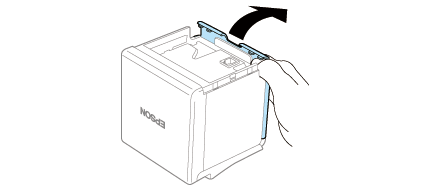

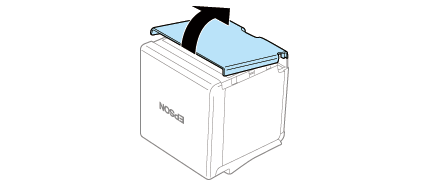

Utilisez votre doigt pour retirer le capot arrière comme indiqué ci-dessous.

Pour la position d'éjection par l'avant

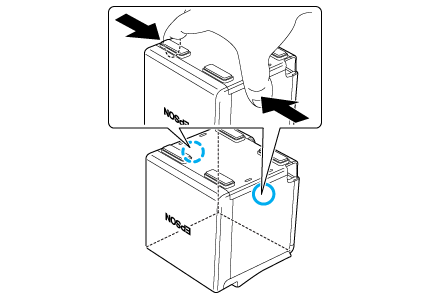

Pressez délicatement les points indiqués par des cercles bleus avec vos doigts pour déverrouiller les loquets, puis retirez le capot arrière.

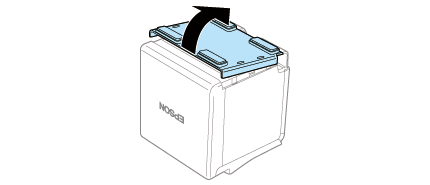

Utilisez votre doigt pour retirer le capot du bas comme indiqué ci-dessous.

Fixation des capots

Suivez les étapes ci-dessous pour fixer les capots.

Pour la position d'éjection par le haut

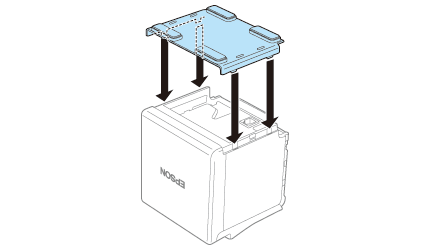

Alignez les loquets et fixez le capot du bas sur l'imprimante.

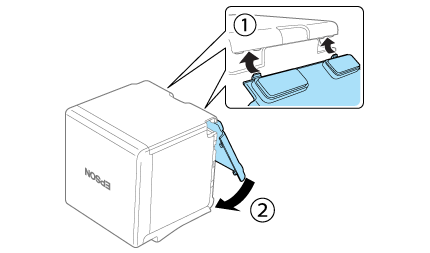

Attachez les loquets sur le capot du bas et fixez le capot arrière sur l'imprimante.

Pour la position d'éjection par l'avant

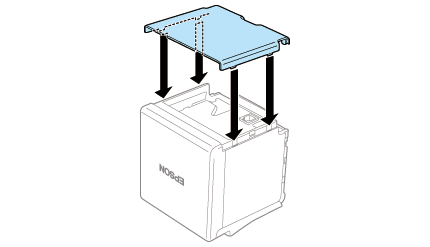

Alignez les loquets et fixez le capot arrière sur l'imprimante.

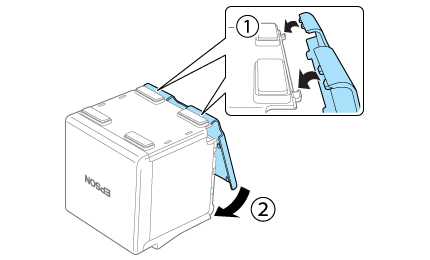

Attachez les loquets sur le capot arrière et fixez le capot du bas sur l'imprimante.
