Anslutningskablar

Anslut AC-adaptern och gränssnittskabeln till kontakterna på skivarens undersida.

VARNING:

Se till att använda en AC-adapter med rätt specifikationer [AC Adapter,C1 (Modell: M235B)].

1. Ta bort luckan om den sitter på.
   Ta bort luckorna

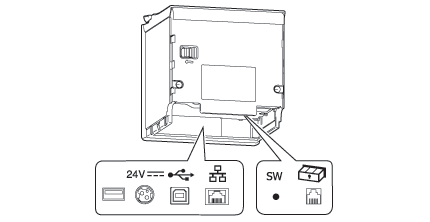

2. Anslut AC-adaptern och gränssnittskabeln till kontakterna på skivarens undersida.

De tillgängliga gränssnitten varierar efter skrivarmodell.


Anmärkning:
• När du använder en trådlös LAN-enhet (tillval), anslut enheten direkt till USB-kontakten.

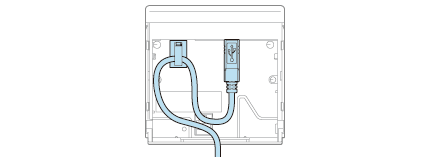

• När du drar USB-kabeln genom hålet i mitten på luckan, fäst låsringens fäste som bilden visar, för att säkerställa USB-kabeln och förhindra den från att oavsiktligt kopplas från. Detta behövs inte när du drar USB-kabeln igenom hålen i hörnen.



3. Sätt tillbaka luckan.
   Sätta på luckorna

4. Anslut gränssnittskabeln till enheten.

5. Anslut AC-kabelns kontakt till ett nätuttag.

VARNING:

• Sätt aldrig AC-kontakten i ett uttag som inte uppfyller AC-adapterns inspänning. Det kan leda till skador på skrivaren.

• Om det uppstår ett fel, stäng av strömmen till skrivaren och dra ur AC-kabeln ur uttaget.
