Ta bort/Sätta på luckorna (bak och under)

Ta bort luckorna

Följ nedanstående steg för att ta bort luckorna.

För topputmatningsläget

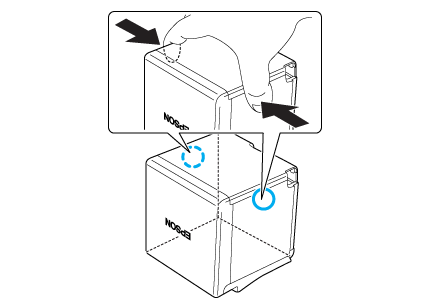

Kläm försiktigt med fingrarna på de angivna punkterna med blå cirklar för att lossa hakarna, och ta därefter bort bottenluckan.

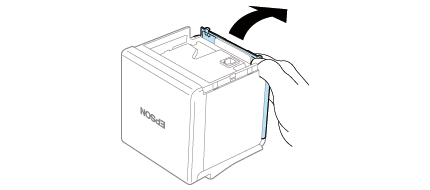

Använd ett finger för att ta bort bakre luckan (se bilden).

För framutmatningsläget

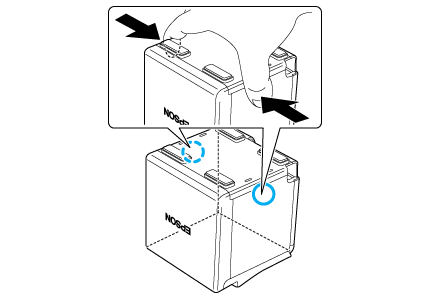

Kläm försiktigt med fingrarna på de angivna punkterna med blå cirklar för att lossa hakarna, och ta därefter bort den bakre luckan.

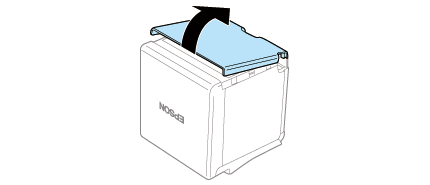

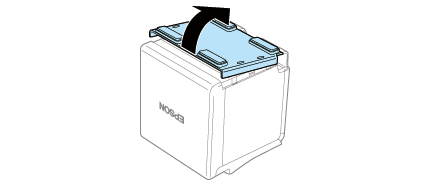

Använd ett finger för att ta bort bottenluckan (se bilden).

Sätta på luckorna

Följ nedanstående steg för att sätta på luckorna.

För topputmatningsläget

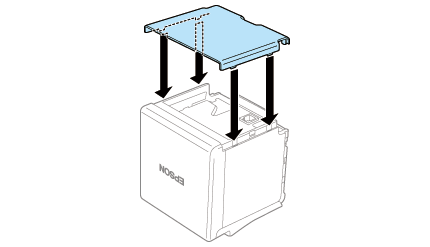

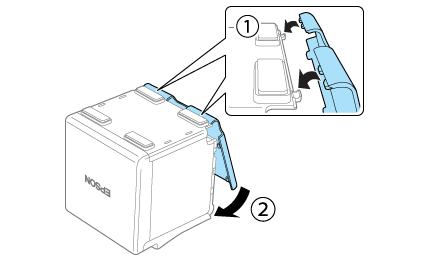

Passa in spärrarna och fäst bottenluckan på skrivaren.

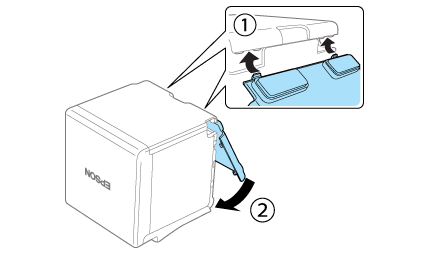

Haka fast spärrarna i bottenluckan och fäst den bakre luckan på skrivaren.

För framutmatningsläget

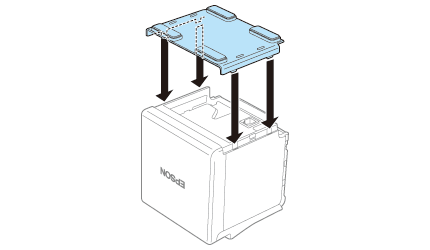

Passa in spärrarna och fäst den bakre luckan på skrivaren.

Haka fast spärrarna i den bakre luckan och fäst bottenluckan på skrivaren.
