Cavi di collegamento

Collegare l'adattatore CA e il cavo di interfaccia ai connettori.

AVVERTENZA:

Assicurarsi di utilizzare solo l'adattatore CA specificato [PS-180 (Modello: M159E)]. L'utilizzo di un altro adattatore CA può causare incendi o scosse elettriche.

1. Rimuovere la copertura se fissata.
   Rimozione delle coperture (posteriore e inferiore)

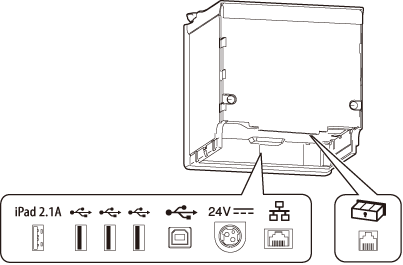

2. Collegare l'adattatore CA e il cavo di interfaccia ai connettori nella parte inferiore della stampante.

Per informazioni sul tipo di connettore, vedere Connettori.


Nota:

• Quando si usa l'unità LAN wireless opzionale, collegare l'unità al connettore USB (Tipo A).

• Quando si usa il display utente opzionale (DM-D30), collegare il cavo USB al connettore USB (Tipo A).

3. Riposizionare la copertura.
   A seconda delle posizioni di fissaggio delle coperture, la posizione di espulsione della carta cambia.
   Fissaggio delle coperture (posteriore e inferiore)

4. Collegare il cavo di interfaccia al dispositivo, ad esempio un tablet o un computer.

5. Collegare la spina del cavo CA in una presa di alimentazione.

AVVERTENZA:

• Non inserire mai la spina del cavo CA in una presa che non sia compatibile con la tensione in ingresso dell'adattatore CA: In questo caso la stampante potrebbe danneggiarsi.

• In caso di guasto, spegnere immediatamente l'alimentazione della stampante e scollegare il cavo CA dalla presa.
