Podłączanie przewodów

Podłącz zasilacz sieciowy i przewód połączeniowy do złączy.

OSTRZEŻENIE:

Należy upewnić się, że stosowany jest jedynie określony zasilacz sieciowy [PS-180 (model: M159E)]. Użycie innego zasilacza sieciowego może skutkować wznieceniem pożaru lub porażeniem prądem.

1. Zdejmij osłonę, jeśli jest ona zamocowana.
   Zdejmowanie pokryw (tylnej i dolnej)

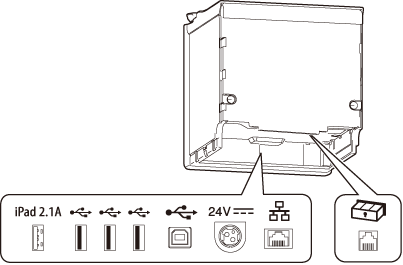

2. Podłącz zasilacz sieciowy i przewód połączeniowy do złączy znajdujących się w dolnej części drukarki.

Aby uzyskać więcej informacji na temat typu złączy, patrz Złącza.


Uwaga:

• W przypadku używania opcjonalnego modułu sieci bezprzewodowej LAN podłącz ten moduł do złącza USB (typu A).

• W przypadku używania opcjonalnego wyświetlacza klienta (DM-D30) podłącz kabel USB do złącza USB (typu A).

3. Ponownie zamontuj pokrywę.
   W zależności od położenia zamocowania pokryw pozycja położenie wysuwu papieru ulega zmianie.
   Zakładanie pokryw (tylnej i dolnej)

4. Podłącz przewód połączeniowy do urządzenia takiego jak tablet czy komputer.

5. Podłącz wtyczkę przewodu zasilającego do gniazdka elektrycznego.

OSTRZEŻENIE:

• Nie należy wkładać wtyczki przewodu zasilającego prądu przemiennego do gniazdka elektrycznego, które nie odpowiada wartości napięcia wejściowego zasilacza sieciowego. Może to doprowadzić do uszkodzenia drukarki.

• W przypadku wystąpienia usterki niezwłocznie wyłącz zasilanie drukarki i odłącz przewód zasilający prądu przemiennego od gniazdka elektrycznego.
