Pripojenie káblov

Sieťový adaptér a kábel rozhrania zapojte do príslušných konektorov.

VÝSTRAHA:

Používajte iba určený sieťový adaptér [PS-180 (Model: M159E)]. Použitie iného sieťového adaptéra môže viesť k vzniku požiaru alebo zásahu elektrickým prúdom.

1. Ak je nasadený kryt, odstráňte ho.
   Odstránenie krytov (zadný a spodný)

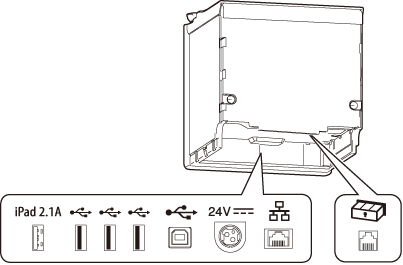

2. Kábel sieťového adaptéra a kábel rozhrania zapojte do konektorov v spodnej časti tlačiarne.

Informácie o typoch jednotlivých konektorov nájdete v časti Konektory.


Poznámka:

• Ak používate voliteľný modul bezdrôtovej siete LAN, zapojte ho priamo do USB konektora (typ A).

• Ak používate voliteľný zákaznícky displej (DM-D30), USB kábel zapojte do USB konektora (typ A).

3. Kryt znovu nasaďte.
   V závislosti od pozícií krytov sa mení pozícia vysúvania papiera.
   Zakladanie krytov (zadný a spodný)

4. Pripojte kábel rozhrania k zariadeniu, napríklad k tabletu alebo počítaču.

5. Zástrčku sieťového napájacieho kábla zapojte do elektrickej zásuvky.

VÝSTRAHA:

• Zástrčku napájacieho kábla nikdy nezapájajte do elektrickej zásuvky, ktorá nespĺňa požiadavky na výstupné napätie sieťového adaptéra. Mohlo by dôjsť k poškodeniu tlačiarne.

• V prípade, že dôjde k poruche, okamžite vypnite napájanie tlačiarne a napájací kábel odpojte od elektrickej zásuvky.
