Aizmugurējā displeja uzstādīšana

Veiciet tālāk norādītās darbības, lai printerim uzstādītu aizmugurējo displeju.

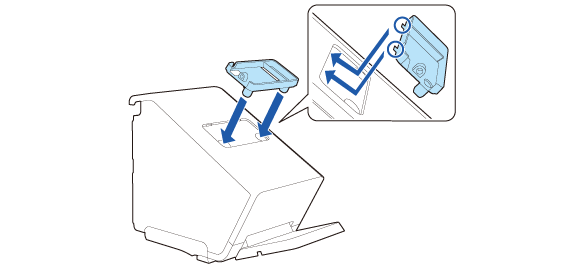

1. Pievienojiet aizmugurējā displeja stiprinājumu.

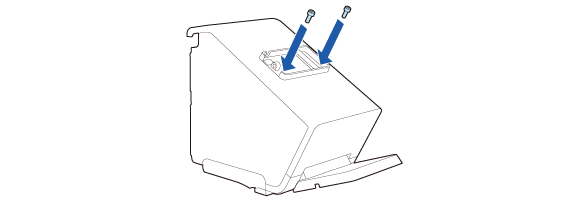

2. Nostipriniet stiprinājumu ar abām skrūvēm.

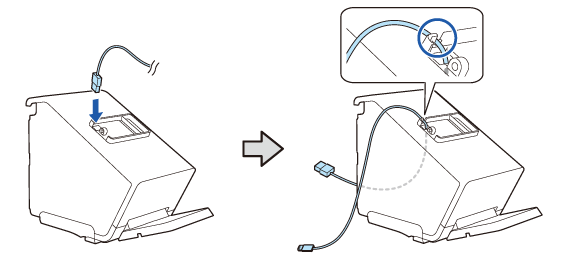

3. Vadiet displeja kabeli caur printeri.

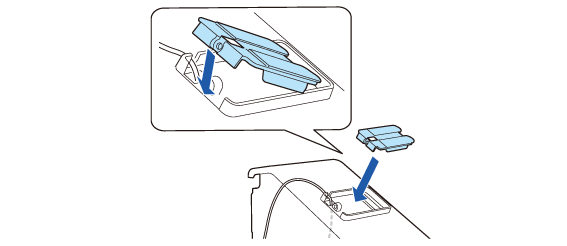

4. Pievienojiet aizmugurējā displeja paliktni.



5. Nostipriniet ar komplektācijā ietverto skrūvi.

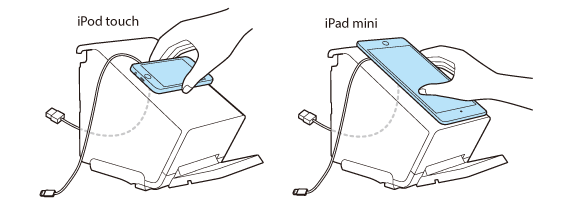

6. Novietojiet displeju uz paliktņa, lai pārbaudītu pievienošanas pozīciju.

• Novietojiet displeju horizontāli.

• Pavērsiet ierīces iPod touch savienotāju pieskrūvēšanas puses virzienā.

• Pavērsiet ierīces iPad mini savienotāju printera apakšas virzienā.

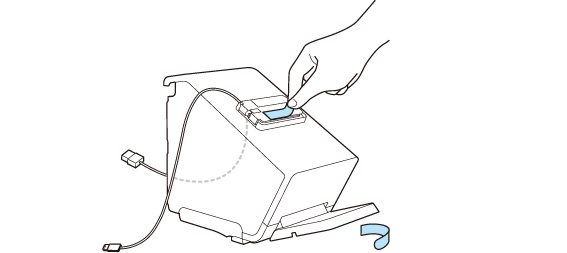

7. Noņemiet abas uzlīmju aizsargkārtas.

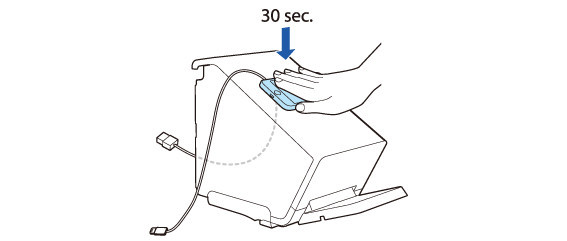

8. Novietojiet ierīci uz paliktņa un cieši spiediet aptuveni 30 sekundes.

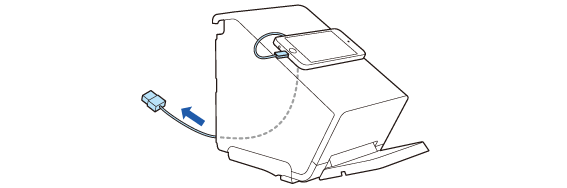

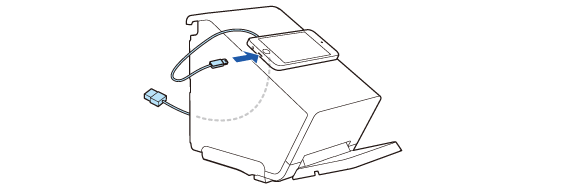

9. Pievienojiet kabeli ierīcei.



10. Pielāgojiet ārpus printera esošā kabeļa garumu. Pārliecinieties, ka kabeļa garums ir pietiekams, lai tas nebūtu jāsaloka šaurā leņķī.

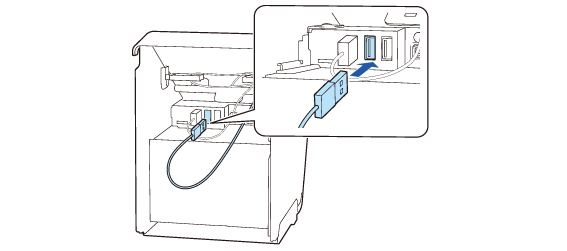

11. Pievienojiet kabeli USB-A savienotājam.


UZMANĪBU:

• Informāciju par displejiem, kurus var pievienot USB-A savienotājiem, skatiet saitē tālāk.
  Planšetdatori, kurus var uzstādīt uz printera

• Ja ierīci nav iespējams pievienot printera savienotājam, izvelciet planšetdatora kabeli caur printera izgriezumu.
  Apakšējā pārsega pievienošana

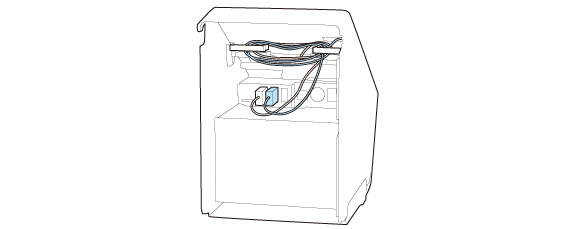

12. Lieko kabeļa garumu izvadiet caur skavām abās pusēs.
