Свързване на кабелите

Свържете AC адаптера и интерфейсния кабел към конекторите.

ПРЕДУПРЕЖДЕНИЕ:

• Модел със сериен конектор

  Трябва да използвате източник на захранване с приложени стандарти за безопасност, който отговаря на следните спецификации.
  Номинална мощност: 24 V/2,1–10,0 A, Максимална мощност: 240 VA или по-малко

• Модел с Bluetooth

  Трябва да използвате посочения AC adapter V (Модел: M344A). Свързване към неподходящ източник на захранване може да доведе до повреди на оборудването, пожар или токов удар.

1. Свалете капака, ако е поставен.
   Сваляне на капаците (заден и долен)

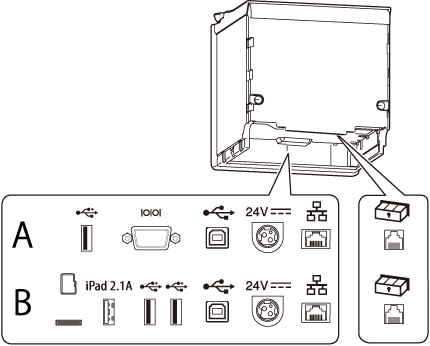

2. Свържете AC адаптера и интерфейсния кабел към конекторите в долната част на принтера.

За информация относно това кой конектор от какъв тип е вижте Конектори.

A: Модел със сериен конектор

B: Модел с Bluetooth


Забележка:

• Когато използвате допълнителния безжичен LAN модул, свържете модула към USB конектора (тип A).

• При използване на допълнителен клиентски дисплей (DM-D30) свържете USB кабела към USB конектора (тип A).

3. Поставете обратно капака.
   В зависимост от позициите на закрепване на капаците се променя положението на изваждане на хартията.
   Поставяне на капаците (заден и долен)

4. Свържете интерфейсния кабел към Вашето устройство, например таблет или компютър.

5. Свържете захранващия кабел към контакт.

ПРЕДУПРЕЖДЕНИЕ:

• Никога не включвайте AC кабел в контакт, който не отговаря на входното напрежение на AC адаптера. Ако го направите, възможно е принтерът да се повреди.

• В случай на грешка, незабавно изключете захранването на принтера и изключете AC кабела от контакта.
