Разъемы

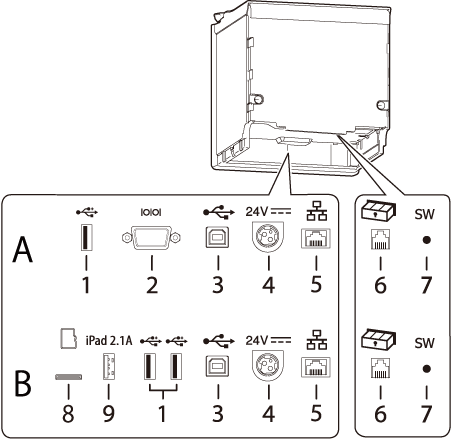

Разъемы расположены на задней панели принтера.
Типы интерфейсов и количество разъемов в разных моделях могут отличаться.
Список интерфейсов принтера
A: Модель с последовательным интерфейсом
B: Модель с поддержкой Bluetooth
|
1 |
Разъем USB (Type-A) Цвет разъема USB: черный |
Для подключения периферийных устройств, таких как блок беспроводной локальной сети, дисплей покупателя или ручной сканер. |
|
2 |
Разъем последовательного интерфейса |
Для подключения кабеля RS-232C. |
|
3 |
Разъем USB (Type-B) |
Подключает USB-кабель для работы с компьютерами. |
|
4 |
Разъем для подключения источника питания |
Подсоединяет кабель постоянного тока к блоку питания переменного тока. |
|
5 |
Разъем Ethernet |
Для подключения кабеля локальной сети 10BASE-T/100BASE-TX. |
|
6 |
Разъем Drawer kick |
Подсоединяет модульный кабель для кассового аппарата. |
|
7 |
Кнопка карты состояния |
Используйте эту кнопку для распечатки карты состояния интерфейсов или инициализации настроек интерфейсов. |
|
8 |
Гнездо для карты microSD |
Это гнездо имеет специальное назначение и не может использоваться в обычной работе. Более подробную информацию можно получить у квалифицированного сервисного специалиста. |
|
9 |
Разъем USB (USB-A — зарядка устройства) Цвет разъема USB: белый |
Для подключения USB-кабеля от планшета. Если планшет работает на базе iOS, а принтер подключен к сети, доступ в интернет предоставляется через переходный кабель с разъема Lightning на USB. |
ВНИМАНИЕ:-
Подключайте периферийные устройства, такие как блок беспроводной локальной сети, дисплей покупателя или ручной сканер, через разъем USB (Type-A).
-
Модель с поддержкой Bluetooth
Подключайте блок беспроводной локальной сети напрямую к разъему USB типа А (черному) на принтере, чтобы блок не контактировал с корпусом принтера.
-
При подключении планшета к разъему USB (USB-A — зарядка устройства) функция Bluetooth принтера отключается. Чтобы использовать функцию Bluetooth при подключенном планшете, отключите передачу данных через интерфейс USB. Подробнее см. в Technical Reference Guide.
