Подключение кабелей

Подключите блок питания переменного тока и кабель интерфейса к разъемам.

ПРЕДУПРЕЖДЕНИЕ:

• Модель с последовательным интерфейсом

  Обязательно используйте безопасный источник питания, соответствующий следующим техническим характеристикам.
  Номинальный выход: 24 В / 2,1–10,0 A, максимальный выход: 240 ВA или менее

• Модель с поддержкой Bluetooth

  Пользуйтесь только указанным AC adapter V (модель: M344A). Подключение к ненадлежащему источнику питания может стать причиной повреждения оборудования, возгорания или поражения электрическим током.

1. Снимите крышку, если она закреплена на месте.
   Снятие крышек (задней и нижней)

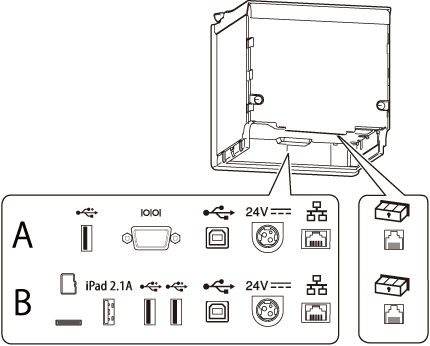

2. Подключите блок питания и кабель интерфейса к разъемам на нижней части принтера.

Информацию о типах разъемов см. в разделе Разъемы.

A: Модель с последовательным интерфейсом

B: Модель с поддержкой Bluetooth


Примечание:

• При использовании дополнительного блока беспроводной локальной сети подключите его к разъему USB (Type-A).

• При использовании не входящего в комплект поставки дисплея покупателя (DM-D30) подключите кабель USB к разъему USB (Type-A).

3. Установите крышку на место.
   В зависимости от положения крепления крышки направление вывода бумаги изменится.
   Установка на место крышек (задней и нижней)

4. Подключите кабель интерфейса к устройству, например к планшету или компьютеру.

5. Вставьте вилку кабеля переменного тока в розетку.

ПРЕДУПРЕЖДЕНИЕ:

• Запрещается вставлять вилку кабеля переменного тока в розетку, напряжение которой не соответствует входному напряжению блока питания переменного тока. Это может привести к повреждению принтера.

• При возникновении неисправности немедленно отключите питание принтера и отсоедините вилку кабеля переменного тока от розетки.
