Podłączanie do drukarki

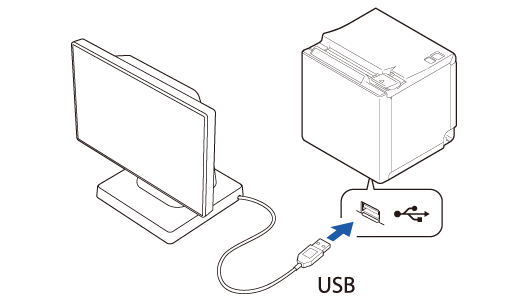

Podłącz przewód USB wyświetlacza klienta do złącza USB drukarki.
Kliknij następujący adres URL, aby wyświetlić listę drukarek, które można podłączyć do tego wyświetlacza klienta.
https://support.epson.net/publist/bsredirect.php?code=M001607
PRZESTROGA:-
Należy koniecznie najpierw wyłączyć zasilanie drukarki, a dopiero potem podłączyć ten produkt.
-
Produktu nie można podłączyć do złącza USB-A służącego do ładowania urządzeń (iPad 2,1 A), w które wyposażona jest drukarka TM-m30II-H i inne modele drukarek.
-
Jeśli zachodzi potrzeba przedłużenia przewodu USB, należy użyć opcjonalnego przedłużacza USB (OT-UL30).
-
Przedłużacz USB wchodzi w skład zestawu opcjonalnego EXTENSION POLE UNIT FOR DM-D70 (DP-70).
-
Ten produkt można zamontować na drukarce TM-m30II-S jako wyświetlacz tylny. Więcej informacji zawiera Podręcznik użytkownika drukarki TM-m30II-S.
https://support.epson.net/publist/bsredirect.php?code=m001306

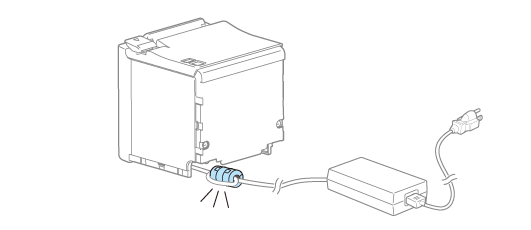

W przypadku podłączania do drukarki TM-m30II (gdy razem z wyświetlaczem DM-D70 dostarczony został rdzeń ferrytowy)
Jeśli razem z wyświetlaczem DM-D70 został dostarczony rdzeń ferrytowy, a wyświetlacz DM-D70 ma być podłączony do drukarki TM-m30II, należy założyć rdzeń ferrytowy na przewód zasilania stałoprądowego drukarki TM-m30II.
Rdzeń ferrytowy należy umieścić jak najbliżej drukarki TM-m30II.
-
Wyłącz drukarkę TM-m30II.
-

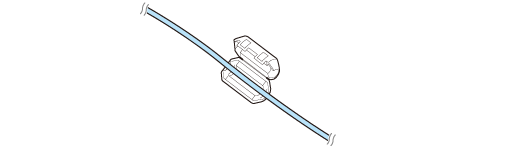

Włóż przewód zasilania stałoprądowego drukarki TM-m30II do rdzenia ferrytowego.
-

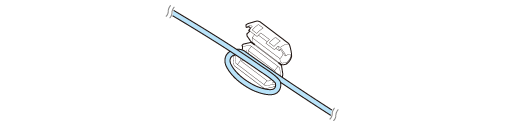

Jeden raz owiń przewód wokół rdzenia ferrytowego.
-

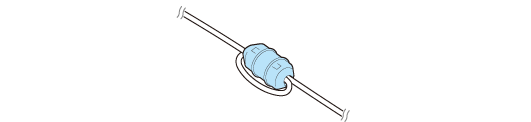

Zamknij rdzeń ferrytowy tak, aby kliknął.
-
Podłącz przewód zasilania prądem przemiennym do gniazdka elektrycznego.

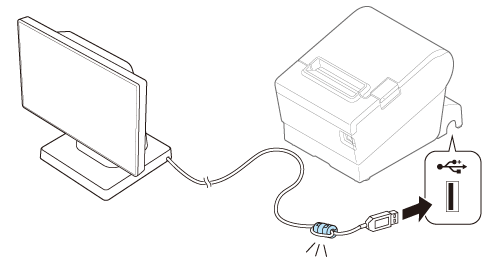

W przypadku podłączania do drukarki TM-T88VII (gdy razem z wyświetlaczem DM-D70 dostarczony został rdzeń ferrytowy)
Jeśli razem z wyświetlaczem DM-D70 został dostarczony rdzeń ferrytowy, a wyświetlacz DM-D70 ma być podłączony do drukarki TM-T88VII, należy założyć rdzeń ferrytowy na przewód USB wyświetlacza DM-D70.
Rdzeń ferrytowy należy umieścić jak najbliżej drukarki TM-T88VII.
-
Włóż przewód USB produktu do rdzenia ferrytowego.
-
Jeden raz owiń przewód wokół rdzenia ferrytowego.
-
Zamknij rdzeń ferrytowy tak, aby kliknął.
