Przyłączanie zestawu EXTENSION POLE UNIT FOR DM-D70 (DP-70)

Poniżej opisano procedurę przyłączania zestawu opcjonalnego EXTENSION POLE UNIT FOR DM-D70 (DP-70).

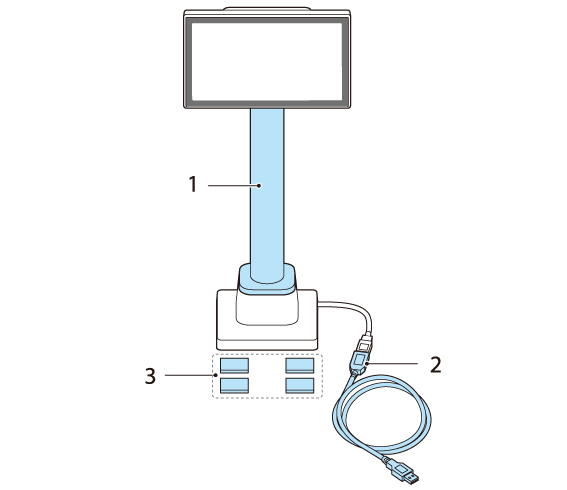

Elementy zestawu DP-70

1. Słupek podwyższający

2. Przedłużacz USB

3. Naklejki do mocowania produktu

1. Połóż produkt ekranem do dołu na miękkiej szmatce lub podobnym podłożu.



2. Unieś podstawę.



3. Pchnij występy do środka i wyciągnij podstawę.



4. Przeprowadź przewód USB przez słupek podwyższający.



5. Przyłącz słupek podwyższający do wyświetlacza. Wsuń występ na słupku do rowka w wyświetlaczu.



6. Przeprowadź przewód USB przez podstawę.



7. Przyłącz podstawę do słupka podwyższającego. Wsuń występ na podstawie do rowka w słupku.

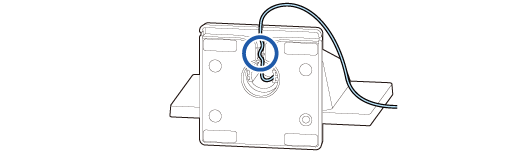

8. Przymocuj przewód USB, umieszczając go w rowku, a następnie poprowadź przewód w taki sposób, aby przechodził przez jedno z trzech wycięć.

Starannie umieść przewód w rowku, aby odpowiednio unieruchomić przewód.

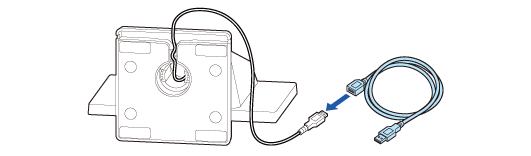

9. W razie potrzeby podłącz przedłużacz USB.



10. Załóż cztery naklejki na spód podstawy.

Aby produkt nie wywrócił się, należy przymocować go do stołu, biurka itp. za pomocą naklejek.
