Nahor > Inštalácia > Pripojenie k tlačiarni
Pripojenie k tlačiarni

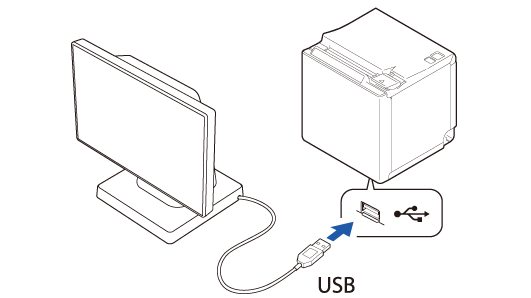

Kábel USB zákazníckeho displeja zapojte do konektora USB na tlačiarni.
Kliknutím na nasledujúcu adresu URL sa zobrazia tlačiarne, ktoré možno pripojiť k tomuto zákazníckemu displeju.
https://support.epson.net/publist/bsredirect.php?code=M001607
UPOZORNENIE:-
Nezabudnite tlačiareň vypnúť, a až potom pripojte tento výrobok.
-
Tento výrobok nie je možné pripojiť ku konektoru USB-A na nabíjanie zariadení (iPad 2,1 A), ktorý je namontovaný na tlačiarni TM-m30II-H alebo iných tlačiarňach.
-
Ak chcete predĺžiť kábel USB, použite voliteľný predlžovací kábel USB (OT-UL30).
-
Voliteľná súprava EXTENSION POLE UNIT FOR DM-D70 (DP-70) obsahuje predlžovací kábel USB.
-
Tento výrobok môžete namontovať na tlačiareň TM-m30II-S ako zadný displej. Viac podrobnejších informácií nájdete v používateľskej príručke pre tlačiareň TM-m30II-S.
https://support.epson.net/publist/bsredirect.php?code=m001306
Pripojenie k tlačiarni TM-m30II (v prípade modelu DM-D70, ktorý sa dodáva s feritovým jadrom)

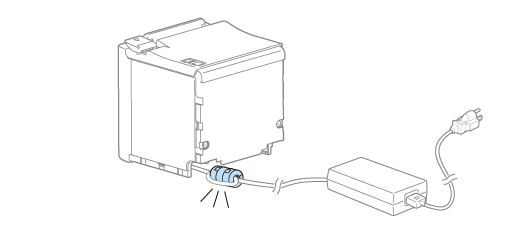

Ak sa model DM-D70 dodáva s feritovým jadrom a vy chcete pripojiť DM-D70 k tlačiarni TM-m30II, pripojte feritové jadro k jednosmernému napájaciemu káblu tlačiarne TM-m30II.
Priblížte feritové jadro čo najbližšie k tlačiarni TM-m30II.
-
Vypnite tlačiareň TM-m30II.
-

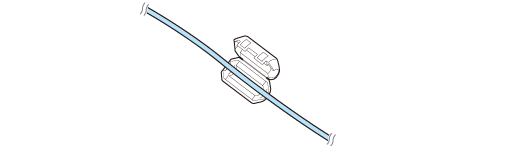

Vložte jednosmerný napájací kábel tlačiarne TM-m30II do feritového jadra.
-

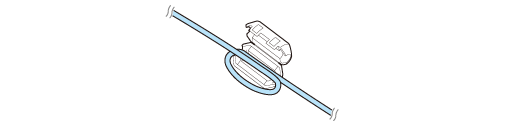

Jedenkrát omotajte kábel okolo feritového jadra.
-

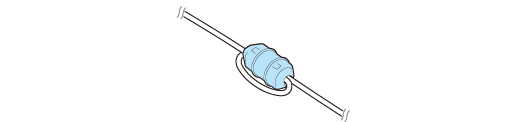

Zatvorte feritové jadro tak, aby zacvaklo.
-
Zapojte sieťový napájací kábel na striedavý prúd do elektrickej zásuvky.
Pripojenie k tlačiarni TM-T88VII (v prípade modelu DM-D70, ktorý sa dodáva s feritovým jadrom)

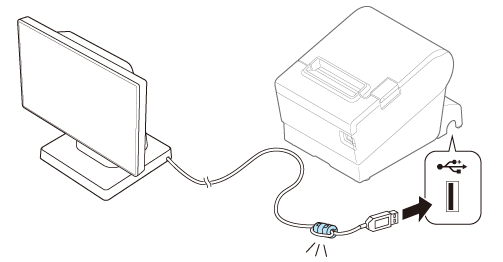

Ak sa model DM-D70 dodáva s feritovým jadrom a vy chcete pripojiť DM-D70 k tlačiarni TM-T88VII, pripojte feritové jadro ku káblu USB modelu DM-D70.
Priblížte feritové jadro čo najbližšie k tlačiarni TM-T88VII.
-
Vložte USB kábel výrobku do feritového jadra.
-
Jedenkrát omotajte kábel okolo feritového jadra.
-
Zatvorte feritové jadro tak, aby zacvaklo.
