Pripojenie EXTENSION POLE UNIT FOR DM-D70 (DP-70)

Pri pripájaní voliteľnej súpravy sa riaďte postupom nižšie, EXTENSION POLE UNIT FOR DM-D70 (DP-70).

Obsah balenia modelu DP-70

1. Predlžovacia tyč

2. Predlžovací kábel USB

3. Lepiace podložky na upevnenie výrobku

1. Položte výrobok obrazovkou smerom nadol na mäkkú tkaninu alebo podobný materiál.



2. Nadvihnite stojan.



3. Zatlačte plôšky dovnútra a vytiahnite stojan.



4. Prevlečte kábel USB cez predlžovaciu tyč.



5. Pripojte predlžovaciu tyč k displeju. Zasuňte plôšku na tyči do drážky na displeji.



6. Prevlečte kábel USB cez stojan.



7. Pripojte stojan k predlžovacej tyči. Zasuňte plôšku na stojane do drážky na tyči.

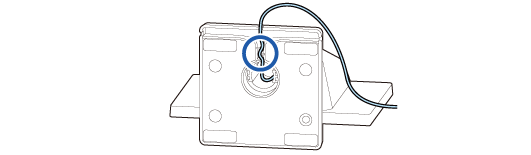

8. Upevnite kábel USB jeho zasunutím do drážky a potom prevlečte kábel tak, aby prechádzal cez jednu z troch drážok.

Na bezpečné upevnenie kábla sa uistite, že kábel je zasunutý do drážky.

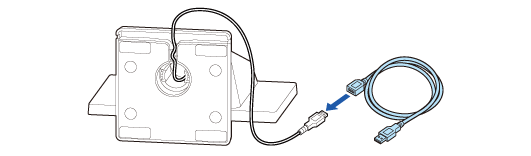

9. V prípade potreby pripojte predlžovací kábel USB.



10. Prilepte štyri lepiace podložky na spodnú časť stojana.

Na zabránenie prevráteniu výrobku použite lepiace podložky na pripevnenie výrobku k stolu, pracovnej doske atď.
