Pritrditev enote EXTENSION POLE UNIT FOR DM-D70 (DP-70)

Za pritrditev dodatnega kompleta EXTENSION POLE UNIT FOR DM-D70 (DP-70) upoštevajte postopek v nadaljevanju.

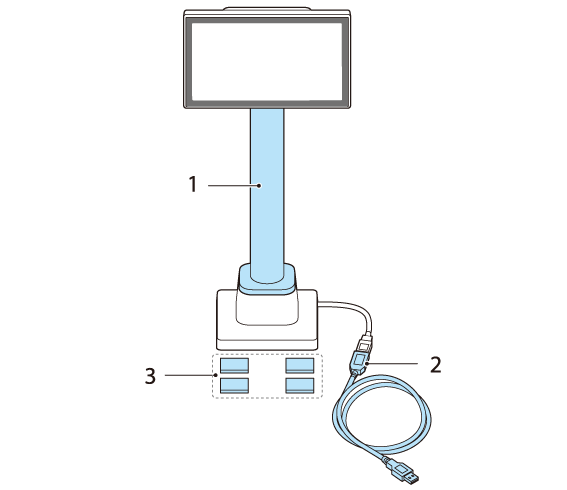

Vsebina paketa DP-70

1. Podaljševalni drog

2. Podaljševalni kabel USB

3. Nalepke za pritrjevanje izdelka

1. Izdelek postavite z zaslonom navzdol na mehko krpo ali podobno.

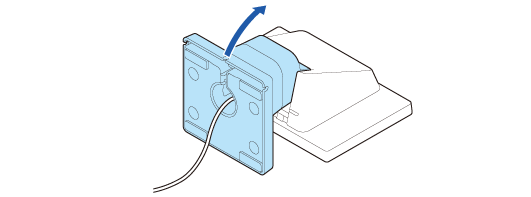

2. Privzdignite stojalo.



3. Potisnite jezička navznoter in izvlecite stojalo.

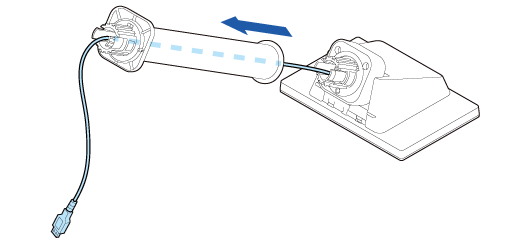

4. Kabel USB napeljite skozi podaljševalni drog.



5. Podaljševalni drog pritrdite na zaslon. Jeziček na drogu vstavite v utor na zaslonu.



6. Kabel USB napeljite skozi stojalo.

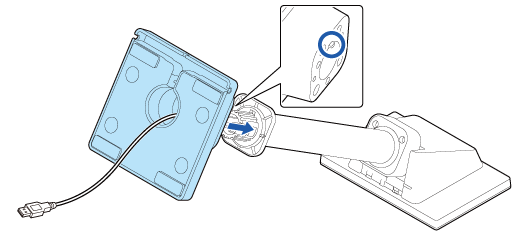

7. Stojalo pritrdite na podaljševalni drog. Jeziček na stojalu vstavite v utor na drogu.

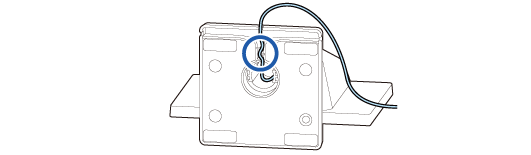

8. Kabel USB pritrdite tako, da ga vstavite v utor, nato pa ga napeljite skozi eno od treh zarez.

Poskrbite, da kabel vstavite v utor, da ga ustrezno zavarujete.

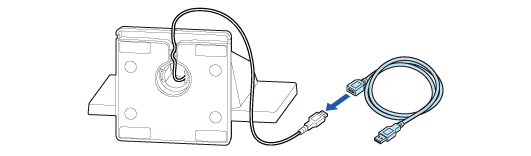

9. Priklopite podaljševalni kabel USB, če je potrebno.

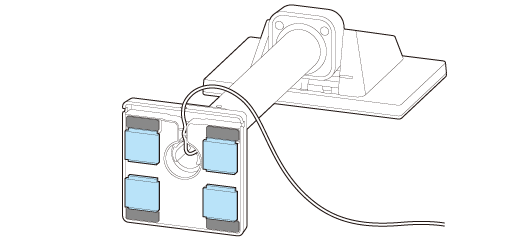

10. Pritrdite štiri nalepke na dno stojala.

Da bi preprečili prevračanje izdelka, uporabite nalepke in izdelek pritrdite na mizo, pisalno mizo ipd.
