Pritrditev enote CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71)

Za pritrditev dodatnega kompleta CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71) upoštevajte postopek v nadaljevanju.

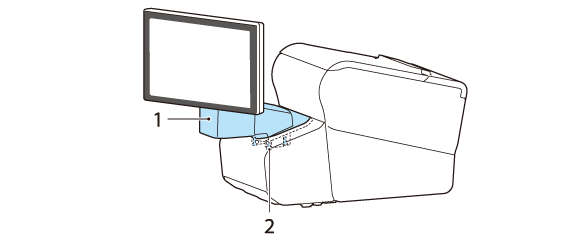

Vsebina paketa DP-71

1. Vzvodno stojalo

2. Trije vijaki

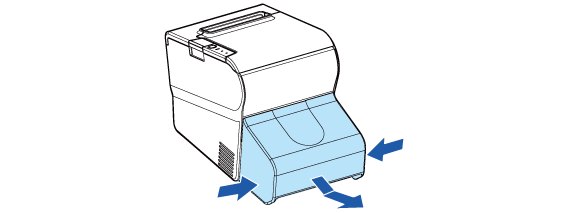

1. Odstranite pokrov za priključke na tiskalniku TM-T88VI-DT2.

Potisnite obe spodnji strani pokrova navznoter, da sprostite zaponke, in odstranite pokrov.

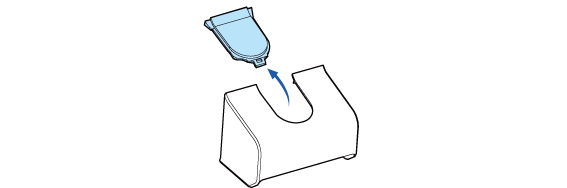

2. Odstranite del v obliki črke U s pokrova za priključke.



3. Izdelek postavite z zaslonom navzdol na mehko krpo ali podobno.



4. Privzdignite stojalo.



5. Potisnite jezička navznoter in izvlecite stojalo.

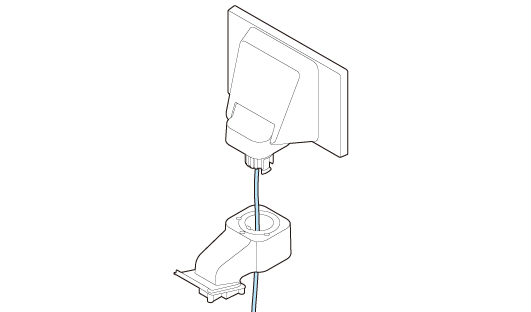

6. Kabel USB napeljite skozi vzvodno stojalo.



7. Vzvodno stojalo pritrdite na zaslon, kot je prikazano spodaj.

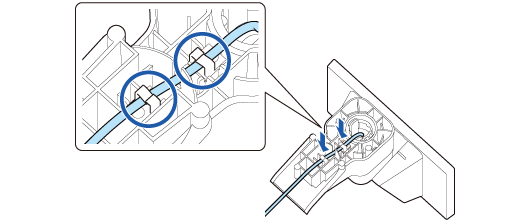

8. Kabel USB pritrdite na vzvodno stojalo.



9. Tiskalnik TM-T88VI-DT2 položite na bok.

10. Kabel USB napeljite skozi TM-T88VI-DT2.

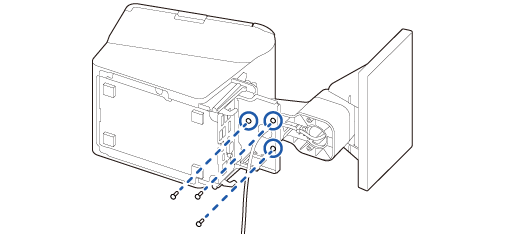

11. Zaslon in vzvodno stojalo pritrdite s tremi vijaki.



12. Kabel USB priklopite v vhod na tiskalniku TM-T88VI-DT2.

13. Namestite pokrov za priključke.
