Підключення до принтера

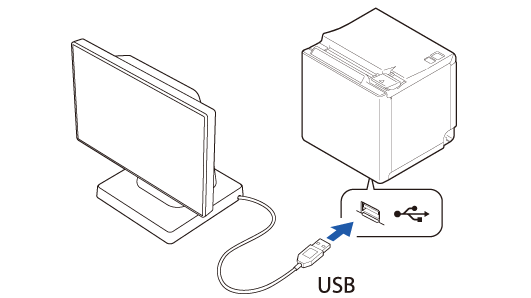

Вставте USB-кабель дисплея покупця в USB-роз’єм на принтері.
Перегляньте за наведеним нижче посиланням перелік принтерів, які можна підключати до дисплея покупця.
https://support.epson.net/publist/bsredirect.php?code=M001607
ЗАСТЕРЕЖЕННЯ.-
Перед підключенням цього пристрою обов’язково вимкніть принтер.
-
Цей пристрій не можна підключати до зарядного роз'єму USB-A (iPad 2,1 A), встановленого на принтері TM-m30II-H та інших принтерах.
-
У разі потреби подовжити USB-кабель використовуйте додатковий USB-подовжувач (OT-UL30).
-
USB-подовжувач входить до складу додаткового комплекту EXTENSION POLE UNIT FOR DM-D70 (DP-70).
-
Цей пристрій можна встановити на принтер TM-m30II-S як задній дисплей. Див. детальну інформацію в посібнику користувача до принтера TM-m30II-S.
https://support.epson.net/publist/bsredirect.php?code=m001306
Порядок підключення до принтера TM-m30II (пристрій DM-D70 укомплектовано феритовим кільцем)
Якщо пристрій DM-D70 укомплектовано феритовим кільцем, то в разі потреби підключення пристрою DM-D70 до принтера TM-m30II приєднайте феритове кільце до кабелю постійного струму принтера TM-m30II.
Феритове кільце слід встановлювати якомога ближче до принтера TM-m30II.
-
Вимкніть принтер TM-m30II.
-
Вкладіть кабель постійного струму принтера TM-m30II всередину феритового кільця.
-

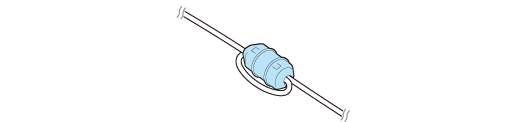

Обгорніть кабелем феритове кільце один раз.
-

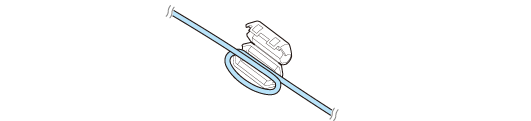

Закрийте феритове кільце до клацання.
-
Підключіть кабель змінного струму до розетки електромережі.

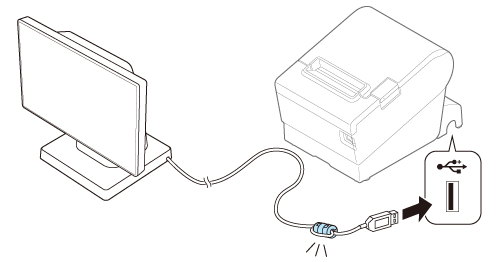

Порядок підключення до принтера TM-T88VII (пристрій DM-D70 укомплектовано феритовим кільцем)
Якщо пристрій DM-D70 укомплектовано феритовим кільцем, то в разі потреби підключення пристрою DM-D70 до принтера TM-T88VII приєднайте феритове кільце до USB-кабелю пристрою DM-D70.
Феритове кільце слід встановлювати якомога ближче до принтера TM-T88VII.
-
Вкладіть USB-кабель принтера всередину феритового кільця.
-
Обгорніть кабелем феритове кільце один раз.
-
Закрийте феритове кільце до клацання.
