Приєднання компонентів комплекту EXTENSION POLE UNIT FOR DM-D70 (DP-70)

Щоб приєднати компоненти додаткового комплекту EXTENSION POLE UNIT FOR DM-D70 (DP-70), послідовно виконайте описані нижче дії.

Склад комплекту DP-70

1. Подовжувальна штанга

2. USB-подовжувач

3. Наліпки для кріплення пристрою

1. Покладіть пристрій екраном вниз на м'яку тканину тощо.



2. Підніміть стійку.



3. Притисніть фіксатори всередину і витягніть стійку.

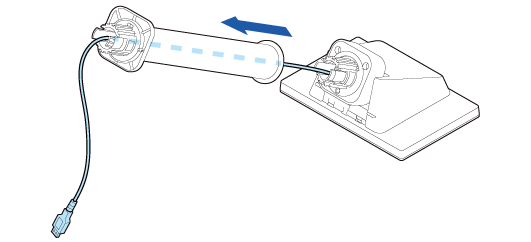

4. Протягніть USB-кабель через подовжувальну штангу.

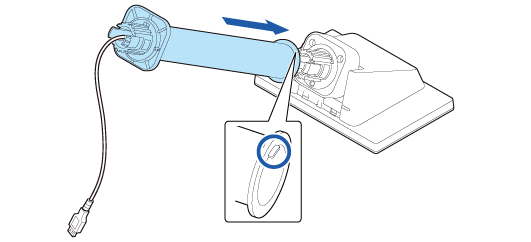

5. Приєднайте подовжувальну штангу до дисплея. Вставте фіксатор на штанзі в паз на дисплеї.

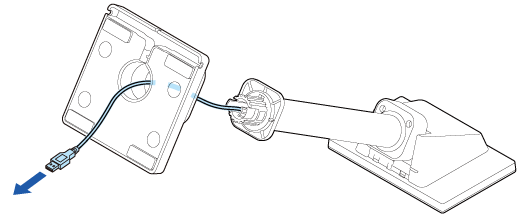

6. Протягніть USB-кабель через стійку.

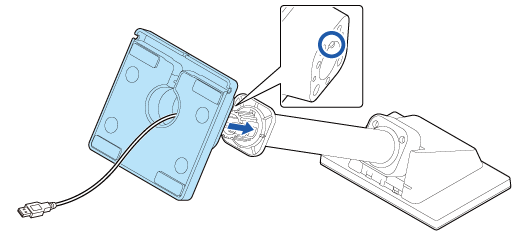

7. Приєднайте стійку до подовжувальної штанги. Вставте фіксатор на стійці в паз на штанзі.

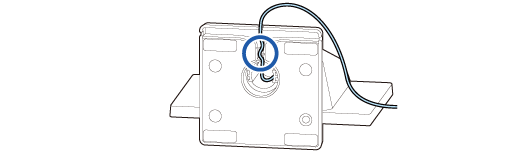

8. Закріпіть USB-кабель, вставивши його в паз, а потім прокладіть кабель таким чином, щоб він проходив через один з трьох вирізів.

Обов'язково вставте кабель в паз, щоб він був надійно закріплений.

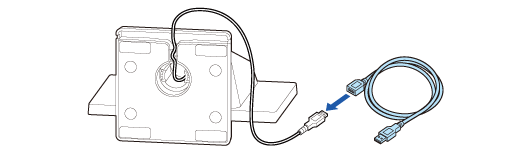

9. За потреби приєднайте USB-подовжувач.

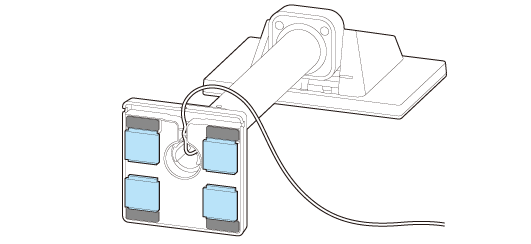

10. Прикріпіть чотири наліпки з нижнього боку стійки.

Щоб пристрій не впав, прикріпіть його наліпками до столу тощо.
