توصيل كبل التيار المتردد

اتّبع الإجراء أدناه لتوصيل كبل التيار المتردد.

1. صِل كبل التيار المتردد بمحول التيار المتردد.



2. قم بتوجيه كبل التيار المتردد.

يمكن سحب كبل التيار المتردد للخارج من الجانب الأيسر أو الأيمن أو الخلفي أو السفلي للطابعة.

توجيه الكبلات

قم بتوجيه الكبل وفقًا للاتجاه الذي تسحبه للخارج.

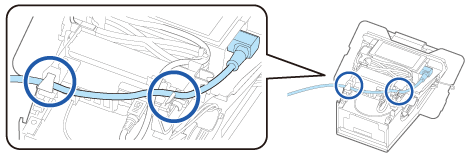

• عند السحب للخارج من الجانب الأيسر للطابعة

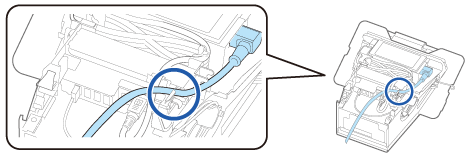

• عند السحب للخارج من الجانب الخلفي أو السفلي للطابعة


  ملاحظة:

  عند سحب الكبل للخارج من الأسفل، ضع مأخذ التيار المتردد عبر فتحة الغطاء السفلي مسبقًا.

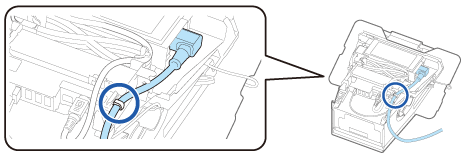

• عند السحب للخارج من الجانب الأيمن للطابعة

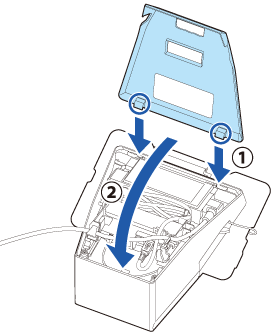

3. أرفق الغطاء الخلفي.

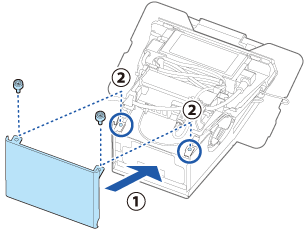

4. أرفق الأغطية الجانبية.



5. أرفق الغطاء السفلي.

اسحب كبل التيار المتردد للخارج من الجانب الأيسر أو الأيمن أو الخلفي أو السفلي للطابعة.

تم الآن الانتهاء من تركيب الجهاز اللوحي على الطابعة.
