Σύνδεση του καλωδίου AC

Ακολουθήστε την παρακάτω διαδικασία για να συνδέσετε το καλώδιο AC.

1. Συνδέστε το καλώδιο AC στο μετασχηματιστή AC.



2. Δρομολογήστε το καλώδιο AC.

Το καλώδιο AC μπορεί να περαστεί από το αριστερό, το δεξί, το πίσω ή το κάτω μέρος του εκτυπωτή.

Δρομολόγηση των καλωδίων

Δρομολογήστε το καλώδιο σύμφωνα με την κατεύθυνση που το περνάτε.

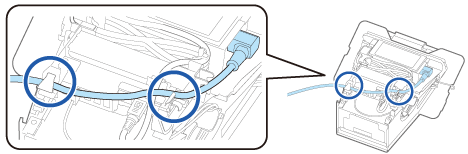

• Όταν το περνάτε από την αριστερή πλευρά του εκτυπωτή

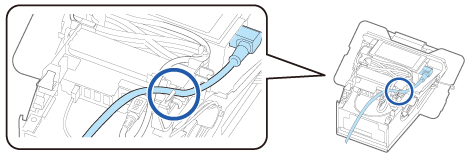

• Όταν το περνάτε από το πίσω ή το κάτω μέρος του εκτυπωτή


  Σημείωση:

  Όταν περνάτε το καλώδιο από το κάτω μέρος, περάστε εκ των προτέρων το βύσμα AC μέσα από τη εγκοπή του κάτω καλύμματος.

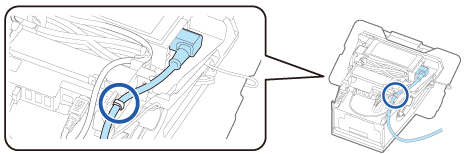

• Όταν το περνάτε από τη δεξιά πλευρά του εκτυπωτή



3. Τοποθετήστε το πίσω κάλυμμα.

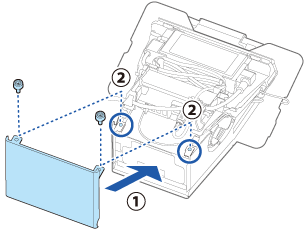

4. Τοποθετήστε τα πλαϊνά καλύμματα.



5. Τοποθετήστε το κάτω κάλυμμα.

Περάστε το καλώδιο AC από το αριστερό, το δεξί, το πίσω ή το κάτω μέρος του εκτυπωτή.

Τώρα η τοποθέτηση του tablet στον εκτυπωτή έχει ολοκληρωθεί.
