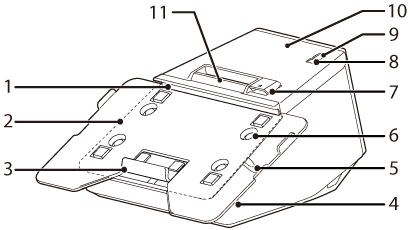

1

Ülemine tahvelarvuti hoidik

Hoiab tahvelarvuti ülemist külge.

2

Tahvelarvuti laud (standard)

Pange tahvelarvuti sellele lauale.

3

Alumine tahvelarvuti hoidik

Hoiab tahvelarvuti alumist külge.

4

Turvapilu

Kinnitage siia vargusevastane vahend, näiteks juhe. See pesa on printeri mõlemal küljel.

5

Lukustage hoob

Tahvelarvuti kinnitamiseks kasutage seda hooba.

6

Kruvi

Kruvid kinnitavad tahvelarvuti laua.

7

Kaane avamise hoob

Kasutage seda hooba, et avada rullpaberi kaas.

8

Etteandenupp

Vajutage seda nuppu, et sööta rullpaberit ühe rea võrra. Hoidke seda nuppu all, et jätkata rullpaberi söötmist.

9

Toitelüliti

See lüliti lülitab printeri sisse või välja.

10

Rullpaberi kaas

Avage see kaas rullpaberi paigaldamisel või vahetamisel.

11

Paneeli LED

Toite LED: lülitub sisse, kui printer sisse lülitatakse.

Tõrke LED:
Põleb: näitab, et printimine pole ajutiselt võimalik, sest on ilmnenud tõrge, näiteks rullpaberit pole paigaldatud või rullpaberi kaas on lahti.
Vilgub: osutab tõrkele, näiteks voolukatkestus. Sellist laadi tõrke kõrvaldamiseks peate printeri välja ja seejärel uuesti sisse lülitama.

Paberi LED: olek Sees viitab sellele, et paber on kohalt ära.

Wi-Fi LED:
Põleb: Näitab, et printer on ühendatud Wi-Fi-ga.
Vilgub: Näitab, et suhtlus on ajutiselt keelatud, kuna IP-aadressi pole omandatud, või muul põhjusel.
Väljas: Näitab, et printer pole Wi-Fi-ga ühendatud. See LED tuli ei põle ka siis, kui printer on ühendatud juhtmega LAN-i.

Etherneti LED:
Põleb: Näitab, et printer on ühendatud Ethernet-iga.
Vilgub: Näitab, et suhtlus on ajutiselt keelatud, kuna IP-aadressi pole omandatud, või muul põhjusel.
Väljas: Näitab, et printer pole Ethernet-iga ühendatud. See LED tuli ei põle ka siis, kui printer on ühendatud Wi-Fi-ga.

Bluetooth-i LED:
Põleb: Näitab, et printer on ühendatud Bluetooth-i kaudu.
Vilgub: Näitab, et printer ootab sidumist teise seadmega.
Väljas: Näitab, et printer pole Bluetooth-i kaudu ühendatud.
