Montáž predného tabletu

Podľa nasledujúcich pokynov vykonajte montáž predného tabletu na tlačiareň.

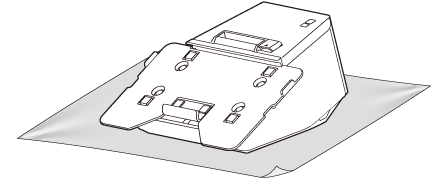

1. Položte tlačiareň na mäkkú tkaninu alebo tlmiaci materiál.



2. Pomocou zaisťovacej páčky posuňte spodný držiak tabletu nadol.

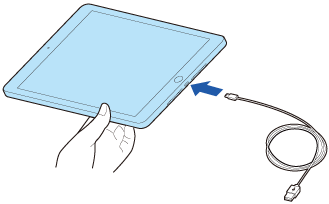

3. Pripojte kábel k prednému tabletu.



4. Umiestnite tablet tak, aby sa horný okraj dotýkal horného držiaka tabletu.



5. Presuňte spodný držiak tabletu tak, aby bol tablet pevne uchytený medzi dvomi držiakmi, a potom tablet zaistite pomocou zaisťovacej páčky.


UPOZORNENIE:

Ak tablet vypadáva z podložky tabletu, vymeňte podložku tabletu za väčšiu.

Výmena podložky tabletu

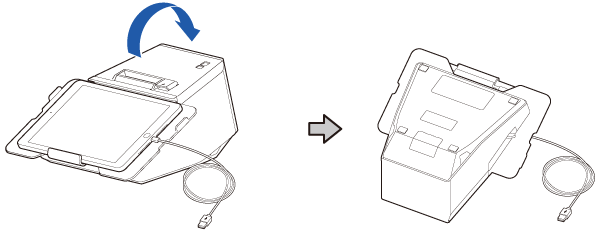

6. Prevráťte tlačiareň.

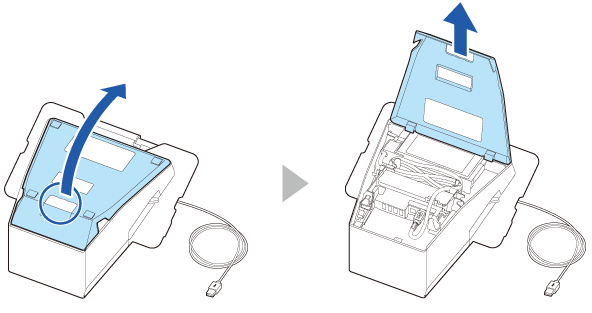

7. Odstráňte spodný kryt.



8. Odstráňte bočné kryty.



9. Odstráňte zadný kryt.

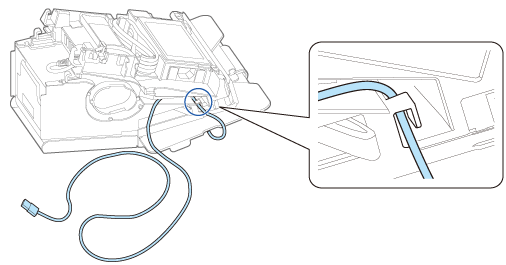

10. Pretiahnite kábel cez príchytku naboku.

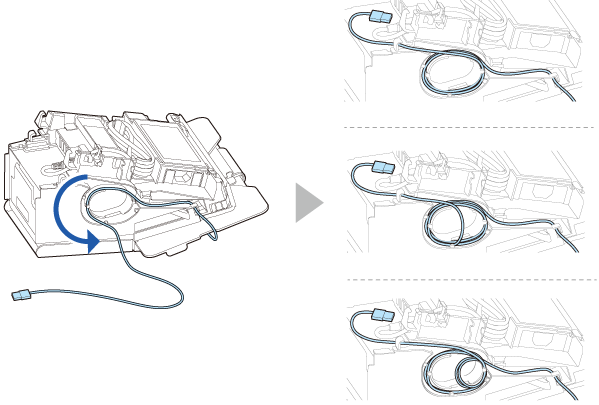

11. Navinutím kábla naboku podľa obrázka nižšie upravte dĺžku kábla.

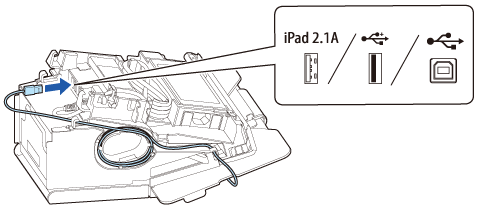

12. Pripojte kábel k príslušnému USB konektoru.


Poznámka:

Ak nie je povolené pripojiť váš tablet ku konektoru tlačiarne, vytiahnite jeho kábel cez výrez tlačiarne.
