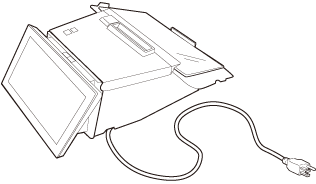

OT-DM30SL (zákaznícky displej)
OT-DM30SL je špeciálny zákaznícky displej pre túto tlačiareň TM-m30II-SL. Táto časť popisuje spôsob inštalácie a používania zariadenia OT-DM30SL.
Poznámka:Funkcie modelu OT-DM30SL sú rovnaké ako v prípade modelu DM-D70. Informácie o funkciách displeja nájdete v používateľskej príručke pre model DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
Montáž zariadenia OT-DM30SL
Podľa nasledujúcich pokynov vykonajte montáž zariadenia OT-DM30SL k tlačiarni.
-
Tlačiareň vypnite.
-
Sieťový napájací kábel odpojte od elektrickej zásuvky.
-

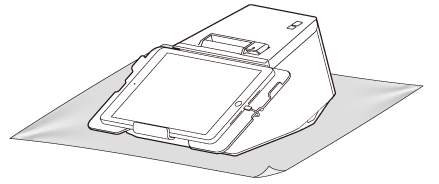

Položte tlačiareň na mäkkú tkaninu alebo tlmiaci materiál.
-

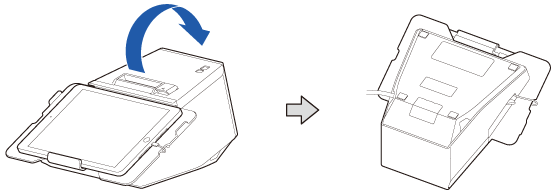

Prevráťte tlačiareň.
-

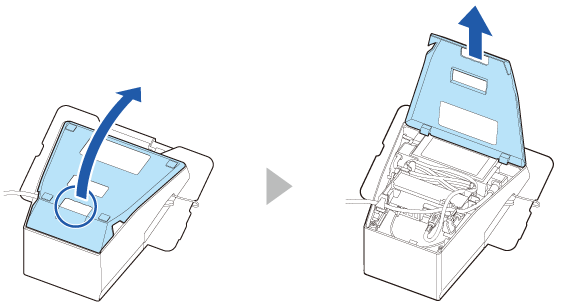

Odstráňte spodný kryt.
-
Odstráňte bočné kryty.
-
Odstráňte zadný kryt.
-
Upevnite zariadenie OT-DM30SL tak, že zasuniete príchytku do otvoru v tlačiarni a potom ju zaistíte skrutkami.
-
Zapojte USB kábel do USB konektora, potom uložte zvyšný kábel do priestoru v zariadení OT-DM30SL.
-
Pripojte bočné kryty.
-
Pripojte spodný kryt.
Týmto je montáž zariadenia OT-DM30SL k tlačiarni dokončená.
Nastavenie jasu displeja
Jas displeja sa dá nastaviť stlačením tlačidiel na zvýšenie/zníženie jasu. K dispozícii sú štyri úrovne jasu. Predvolené nastavenie je na najvyšší jas.
Čistenie vonkajšej skrinky
Pri čistení vonkajšieho povrchu zákazníckeho displeja najskôr vypnite tlačiareň a potom utrite nečistoty suchou alebo vo vode navlhčenou handričkou.
UPOZORNENIE:-
Na čistenie tlačiarne nikdy nepoužívajte alkohol, benzín, riedidlo ani ďalšie podobné rozpúšťadlá. Mohli by poškodiť alebo zničiť plastové a gumené diely.
-
Pri utieraní obrazovky LCD suchou handričkou príliš veľkou silou môže trenie spôsobiť poškriabanie jej povrchu.
Technické údaje o výrobku
|
Veľkosť displeja |
7 palcov (800 x 480 pixelov) |
|
|
Typ zobrazenia |
TFT LCD (16,2 miliónov bitov) |
|
|
Napájanie |
Napájanie cez zbernicu USB |
|
|
Prúd pri spotrebe |
Prevádzka |
0,5 A (max.) |
|
Teplota/vlhkosť |
Prevádzka |
5 až 45 °C {41 až 113 °F}, 10 až 90 % relatívna vlhkosť, bez kondenzácie |
|
Skladovanie |
-10 až 50 °C {14 až 122 °F}, 10 až 90 % relatívna vlhkosť, bez kondenzácie |
|
|
Nadmorská výška |
Do 3 000 m |
|
|
Rozmery |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1"} (Š x H x V) |
|
|
Hmotnosť |
Približne 0,58 kg {1,28 libry} |
|
Poznámka:Funkcie modelu OT-DM30SL sú rovnaké ako v prípade modelu DM-D70. Informácie o funkciách displeja nájdete v používateľskej príručke pre model DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
VÝSTRAHA
Tento prístroj je výrobkom triedy A. V domácom prostredí môže tento prístroj spôsobiť rušenie rozhlasového príjmu. V takom prípade môže byť užívateľ zodpovedný za vykonanie primeraných nápravných opatrení.
Obmedzenie použitia
Ak sa tento výrobok používa pre aplikácie, ktoré si vyžadujú vysokú spoľahlivosť/bezpečnosť, ako napríklad prepravné zariadenia pre leteckú, železničnú, námornú alebo cestnú prepravu a podobne, zariadenia na prevenciu katastrof, rôzne bezpečnostné zariadenia a podobne, alebo funkčné/presné zariadenia a podobne, musíte na zachovanie bezpečnosti a spoľahlivosti celého systému používať tento výrobok vo svojom návrhu len po zvážení zaistenia bezpečnosti pri zlyhaní zariadení a záložných funkcií. Vzhľadom na to, že tento výrobok nie je určený na použitie v aplikáciách, ktoré si vyžadujú veľmi vysokú spoľahlivosť/bezpečnosť, ako napríklad letecké a kozmické zariadenia, hlavné komunikačné zariadenia, ovládacie zariadenia v jadrovej elektrárni alebo zdravotnícke prístroje určené na priamu lekársku starostlivosť, vytvorte si na základe úplného vyhodnotenia vlastný úsudok o spoľahlivosti tohto výrobku.
