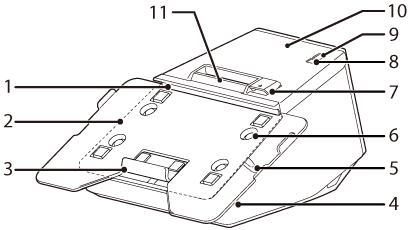

1

Üst tablet tutucu

Bir tabletin üst tarafını tutar.

2

Tablet tablası (standart)

Tableti bu tablanın üstüne yerleştirin.

3

Alt tablet tutucu

Bir tabletin alt tarafını tutar.

4

Güvenlik yuvası

Kablo gibi bir hırsızlık önleme aracı bağlamak için burayı kullanın. Bu yuva yazıcının her iki tarafında da bulunur.

5

Kilit kolu

Bir tableti sabitlemek için bu kolu kullanın.

6

Vida

Vidalar tablet tablasını sabitler.

7

Kapak açma kolu

Rulo kâğıt kapağını açmak için bu kolu kullanın.

8

Besleme düğmesi

Rulo kâğıdını bir satır beslemek için bu düğmeye bir kez basın. Rulo kâğıdı beslemeye devam etmek için bu düğmeyi basılı tutun.

9

Güç anahtarı

Bu anahtar yazıcıyı açar veya kapatır.

10

Rulo kâğıt kapağı

Rulo kâğıdı takarken veya değiştirirken bu kapağı açın.

11

Panel LED'i

Güç LED'i: Yazıcı açıldığında yanar.

Hata LED'i:
Açık: Rulo kâğıdın takılmamış veya rulo kâğıt kapağının açık olması gibi bir hata oluştuğunda yazdırma işlevinin geçici olarak kullanılamadığını belirtir.
Yanıp sönüyor: Güç kesintisi gibi bir hatayı belirtir. Bu tür bir hatayı gidermek için yazıcıyı kapatıp açmanız gerekir.

Kağıt LED'i: Yanıyor olması, bir kâğıt çıkışını belirtir.

Wi-Fi LED'i:
Açık: Yazıcının Wi-Fi'ye bağlı olduğunu gösterir.
Yanıp sönüyor: IP adresi alınmadığından veya başka bir nedenle iletişimin geçici olarak devre dışı bırakıldığını gösterir.
Kapalı: Yazıcının Wi-Fi'ye bağlı olmadığını gösterir. Yazıcı kablolu bir LAN'a bağlıyken de bu LED kapalı kalır.

Ethernet LED'i:
Açık: Yazıcının Ethernet'e bağlı olduğunu gösterir.
Yanıp sönüyor: IP adresi alınmadığından veya başka bir nedenle iletişimin geçici olarak devre dışı bırakıldığını gösterir.
Kapalı: Yazıcının Ethernet'e bağlı olmadığını gösterir. Yazıcı kablolu bir Wi-Fi'ye bağlıyken de bu LED kapalı kalır.

Bluetooth LED'i:
Açık: Yazıcının Bluetooth üzerinden bağlı olduğunu gösterir.
Yanıp sönüyor: Yazıcının başka bir aygıtla eşleştirme beklediğini gösterir.
Kapalı: Yazıcının Bluetooth üzerinden bağlı olmadığını gösterir.
