En Üst > İsteğe Bağlı Ürünlerin Kullanılması > OT-DM30SL (Müşteri Ekranı)
OT-DM30SL (Müşteri Ekranı)
OT-DM30SL bu TM-m30II-SL yazıcısına özel müşteri ekranıdır. Bu bölüm OT-DM30SL’nin nasıl kurulacağını ve kullanılacağını tarif eder.
Not:OT-DM30SL’nin ekran işlevleri DM-D70 ile aynıdır. Ekran işlevleri hakkında detaylar için DM-D70 Kullanım Kılavuzuna bakın.
https://support.epson.net/publist/bsredirect.php?code=m001340
OT-DM30SL’i Takma
OT-DM30SL’yi yazıcıya takmak için aşağıdaki prosedürü izleyin.
-
Yazıcıyı kapatın.
-
AC kablosunu elektrik prizinden çıkarın.
-
Yazıcıyı yumuşak bir kumaşın veya tampon malzemesinin üzerine koyun.
-

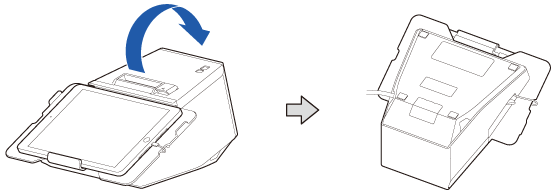

Yazıcıyı ters çevirin.
-

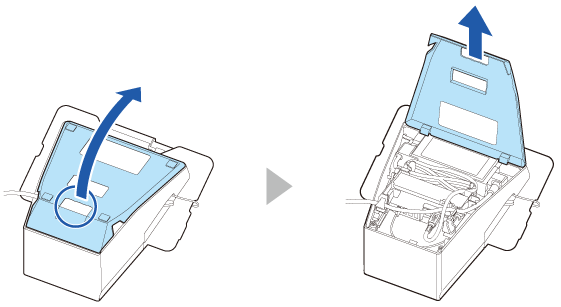

Alt kapağı çıkarın.
-
Yan kapakları çıkarın.
-
Arka kapağı çıkarın.
-
OT-DM30SL’yi, kancasını yazıcıdaki deliğe sokarak takın, ardından vidalarla sabitleyin.
-
USB kablosunu USB bağlayıcıya bağlayın ve ardından fazla kabloyu OT-DM30SL’nin içindeki boşluğa yerleştirin.
-
Yan kapakları takın.
-
Alt kapağı takın.

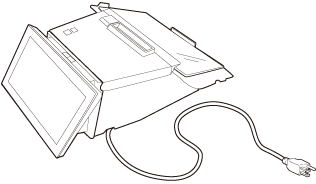

OT-DM30SL’nin yazıcıya takılması artık bitti.
Ekran Parlaklığını Ayarlama
Parlaklık artırma/azaltma düğmelerine basılarak ekranın parlaklığı ayarlanabilir. Dört parlaklık seviyesi vardır. Varsayılan olarak en parlak ayara ayarlanmıştır.
Dış Kasayı Temizleme
Müşteri ekranının dış yüzeyini temizlerken yazıcıyı önceden kapatmayı unutmayın ve ardından kiri kuru bir bezle veya suyla hafifçe nemlendirilmiş bir bezle silin.
DİKKAT:-
Ürünü alkol, benzin, tiner veya benzer diğer çözücülerle kesinlikle temizlemeyin. Bu durum plastik ve lastik parçaların hasar görmesine veya kırılmasına neden olabilir.
-
LCD ekranı kuru bir bez kullanarak fazla kuvvetli biçimde ovalamak yüzeyi çizebilir.
Ürün Özellikleri
|
Ekran boyutu |
7 inç (800 x 480 piksel) |
|
|
Ekran türü |
TFT LCD (16,2 milyon renk) |
|
|
Güç kaynağı |
USB yolu |
|
|
Tüketim akımı |
Çalıştırma |
0,5 A (maks.) |
|
Sıcaklık / Nem |
Çalıştırma |
5 ila 45°C {41 ila 113°F}, %10 ila 90 bağıl nem, yoğuşmasız |
|
Saklama |
-10 ila 50°C {14 ila 122°F}, %10 ila 90 bağıl nem, yoğuşmasız |
|
|
İrtifa |
3.000 m veya daha az |
|
|
Boyutlar |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1"} (G x D x Y) |
|
|
Ağırlık |
Yaklaşık 0,58 kg {1,28 lb} |
|
Not:OT-DM30SL’nin ekran işlevleri DM-D70 ile aynıdır. Ekran işlevleri hakkında detaylar için DM-D70 Kullanım Kılavuzuna bakın.
https://support.epson.net/publist/bsredirect.php?code=m001340
UYARI
Bu bir A Sınıfı üründür. Bu ürün bina içerisinde kullanıldığında kullanıcının önlem alması gereken düzeyde radyo girişimlerine neden olabilir.
Kullanım Kısıtlaması
Bu ürün havacılık, demir yolu, deniz yolu, otomotiv vb. ile ilgili nakliye araçları, afet önleme araçları, çeşitli güvenlik aygıtları vb. ya da işlevsel/hassas aygıtlar vb. gibi yüksek güvenilirlik/güvenlik gerektiren uygulamalar için kullanıldığında, güvenlik ve toplam sistem güvenilirliğini korumak için, bu ürün yalnızca tasarımınızda arıza güvenliği ve yedekler bulundurmayı da kapsayacak şekilde karar verdikten sonra kullanılmalıdır. Bu ürünün, havacılık ekipmanı, ana haberleşme cihazları, nükleer güç kontrol cihazları veya doğrudan tıbbi bakımla ilgili tıbbi cihazlar vb. çok yüksek güvenilirlik/güvenlik gerektiren uygulamalarda kullanımı amaçlanmadığından, lütfen ürünün uygunluğuna tam bir değerlendirmenin ardından kendiniz karar verin.
