Top > Namen van onderdelen > Aansluitingen
Aansluitingen
De ingebouwde aansluitingen variëren naargelang het printermodel.
|

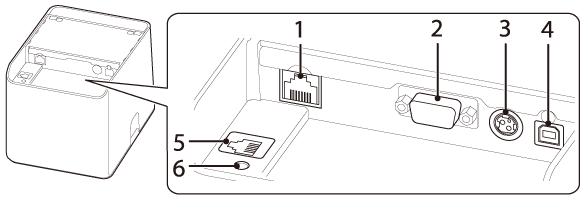

1 |
Ethernetconnector |
Sluit de 10BASE-T/100BASE-TX LAN-kabel aan. |
|
2 |
Seriële connector |
Deze kunt u gebruiken voor het aansluiten van een seriële kabel. |
|
3 |
Voedingsaansluiting |
Sluit de DC-kabel aan op de AC adapter. |
|
4 |
USB Type-B-connector |
Deze kunt u gebruiken voor het aansluiten van de USB-kabel op computers. |
|
5 |
Lade-uitstootconnector |
Sluit de modulaire kabel voor de kassalade aan. |
|
6 |
Knop voor statusblad |
Initialiseert de interface-instellingen of drukt een statusblad af om de instellingen te controleren. |
|

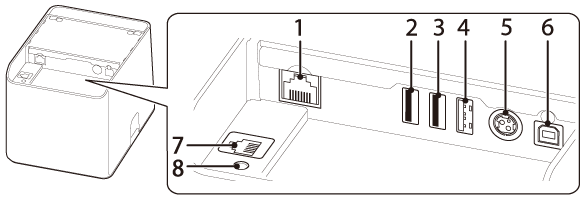

1 |
Ethernetconnector |
Sluit de 10BASE-T/100BASE-TX LAN-kabel aan. |
|
2,3 |
USB Type-A-connector De kleur van de USB-connector is zwart |
Voor het aansluiten van een randapparaat zoals een klantendisplay, een handscanner of een draadloze LAN-eenheid. |
|
4 |
USB-connector (USB-A - apparaat opladen) De kleur van de USB-connector is wit |
Voor het aansluiten van een USB-kabel voor verbinding met een tabletcomputer. Maakt gegevenscommunicatie met de tablet mogelijk terwijl deze wordt opgeladen. |
|
5 |
Voedingsaansluiting |
Sluit de DC-kabel aan op de AC adapter. |
|
6 |
USB Type-B-connector |
Deze kunt u gebruiken voor het aansluiten van de USB-kabel op computers. |
|
7 |
Lade-uitstootconnector |
Sluit de modulaire kabel voor de kassalade aan. |
|
8 |
Knop voor statusblad |
Initialiseert de interface-instellingen of drukt een statusblad af om de instellingen te controleren. |
LET OP:Als een tabletcomputer op de USB-connector (USB-A - apparaat opladen) is aangesloten, is de Bluetooth-functie van de printer uitgeschakeld.
Als u de Bluetooth-functie wilt gebruiken terwijl de tablet op de connector aangesloten is, schakel dan de USB-gegevenscommunicatie uit. Raadpleeg voor meer details de Technical Reference Guide.
