Do góry > Nazwy części > Złącza
Złącza

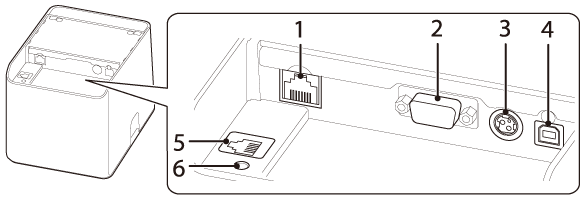

Wbudowane złącza różnią się w zależności od modelu drukarki.
|
1 |
Złącze sieciowe Ethernet |
Służy do podłączania przewodu sieciowego LAN 10BASE-T/100BASE-TX. |
|
2 |
Złącze szeregowe |
Służy do podłączania kabla szeregowego. |
|
3 |
Złącze zasilania |
Służy do podłączania przewodu prądu stałego zasilacza sieciowego. |
|
4 |
Złącze USB typu B |
Umożliwia podłączenie kabla USB w celu podłączenia do komputerów. |
|
5 |
Złącze DK |
Służy do podłączania przewodu modułowego dla szuflady kasy. |
|
6 |
Przycisk karty statusu |
Służy do uruchamiania interfejsu lub drukowania karty statusu w celu sprawdzenia ustawień. |
|

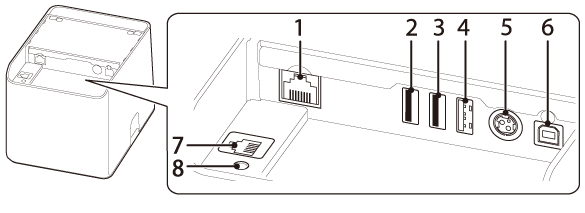

1 |
Złącze sieciowe Ethernet |
Służy do podłączania przewodu sieciowego LAN 10BASE-T/100BASE-TX. |
|
2,3 |
Złącze USB typu A Złącze USB jest koloru czarnego |
Służy do podłączania urządzenia peryferyjnego, np. wyświetlacza klienta, skanera ręcznego lub modułu sieci bezprzewodowej LAN. |
|
4 |
Złącze USB (USB typu A do ładowania urządzenia) Złącze USB jest koloru białego |
Umożliwia podłączenie kabla USB w celu podłączenia do tabletu. Umożliwia przesył danych z i na tabel podczas jego ładowania. |
|
5 |
Złącze zasilania |
Służy do podłączania przewodu prądu stałego zasilacza sieciowego. |
|
6 |
Złącze USB typu B |
Umożliwia podłączenie kabla USB w celu podłączenia do komputerów. |
|
7 |
Złącze DK |
Służy do podłączania przewodu modułowego dla szuflady kasy. |
|
8 |
Przycisk karty statusu |
Służy do uruchamiania interfejsu lub drukowania karty statusu w celu sprawdzenia ustawień. |
PRZESTROGA:Kiedy do złącza USB (USB typu A do ładowania urządzenia) podłączony jest tablet, funkcja Bluetooth drukarki jest niedostępna.
W celu użycia interfejsu Bluetooth równolegle z podłączonym do złącza tabletem należy wyłączyć funkcję transmisji danych przez złącze USB. Więcej informacji zawiera podręcznik Technical Reference Guide.
