Ovládací panel |
Indikuje stav skeneru a umožňuje provádět nastavení skeneru. |
|
|
Vodítka okrajů |
Podává originály přímo do skeneru. Posuňte podle okrajů originálů. |
|
|
Vstupní zásobník |
Podává originály. Pokud jsou originály pro vstupní zásobník příliš velké, vytáhněte rozšíření zásobníku. Pomůžete tak předejít zvlnění a uvíznutí papíru. Při odebírání vstupního zásobníku posuňte háčky na obou koncích zadní části a poté vstupní zásobník vytáhněte. |
|
|
Rozšíření vstupního zásobníku |
|
|
|
ADF (Automatický podavač dokumentů) |
Provádí automatické podávání vložených originálů. |
|
|
Výstupní zásobník |
Drží originály, které jsou vysunuty ze skeneru. Vytáhněte rozšíření výstupního zásobníku až do délky originálů. |
|
|
Rozšíření výstupního zásobníku |
|
|
|
Zarážka |
Zajišťuje, aby vysunuté originály nevypadávaly z rozšíření zásobníku. Upravte podle délky originálů. |
|
|
Bezpečnostní otvor |
Vkládá bezpečnostní zámek jako prevenci proti krádeži. |
|
|
Port USB |
Slouží k připojení kabelu USB. |
|
|
USB port externího rozhraní |
Připojí USB disk nebo ověřovací zařízení. |
|
|
Port sítě LAN |
Slouží k připojení kabelu sítě LAN. |
|
|
DC vstup |
Připojení napájecího adaptéru. |
|
|

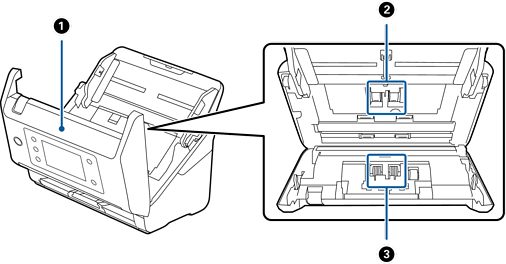

Kryt skeneru |
Pro vyčištění vnitřních částí skeneru a odstranění uvízlého papíru zatáhněte za páčku a otevřete kryt skeneru. |
|
|
Podávací válec |
Podává originály. Při překročení servisního počtu skenů je nutná výměna. |
|
|
Oddělovací váleček |
Podává originály odděleně jeden po druhém. Při překročení servisního počtu skenů je nutná výměna. |
