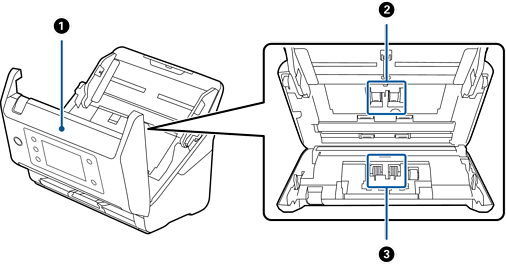

控制面板 |
表示掃描器的狀態，並可讓您進行掃描設定。 |
|
|
紙張邊緣定位器 |
將原稿筆直地饋入掃描器。滑動至原稿的邊緣。 |
|
|
進紙托盤 |
放入原稿。如果原稿大於進紙托盤，請拉出延伸進紙托盤。這可防止紙張捲曲和夾紙。 移除進紙托盤時，滑動位於後方兩端的鉤子，然後拉出進紙托盤。 |
|
|
延伸進紙托盤 |
|
|
|
ADF (自動進紙器) |
自動放入原稿。 |
|
|
出紙托盤 |
托住從掃描器中退出的原稿。將延伸出紙托盤拉出至原稿長度。 |
|
|
延伸出紙托盤 |
|
|
|
擋紙板 |
防止退出的原稿從延伸出紙托盤上掉落。調整至原稿長度。 |
|
|
防盜安全鎖孔 |
插入安全鎖以防盜。 |
|
|
USB 連接埠 |
連接 USB 連接線。 |
|
|
外部界面 USB 連接埠 |
連接 USB 驅動或驗證裝置。 |
|
|
LAN 連接埠 |
連接 LAN 連接線。 |
|
|
DC 電源插孔 |
接上 AC 變壓器。 |
|
|
掃描器護蓋 |
當要清潔掃描器的內部和取出夾紙時，請拉開控制桿並打開掃描器護蓋。 |
|
|
取紙滾輪 |
饋入原稿。當掃描次數超過使用壽命時，需要將其更換。 |
|
|
分紙滾輪 |
逐一個別地饋入原稿。當掃描次數超過使用壽命時，需要將其更換。 |
