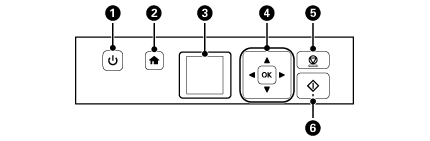

操作パネル
|
名称
|
働き
|
|
 |
【電源】ボタン/電源ランプ
|
電源の入/切をします。
電源ランプの点滅時（動作中、ネットワーク設定中、ファームウェア更新中など）は電源を切らないでください。
電源プラグは電源ランプ消灯時に抜いてください。
|
 |
【ホーム】ボタン
|
ホーム画面を表示します。各モードの操作中に押すとホーム画面に戻ります。
|
 |
液晶ディスプレイ
| |
 |
【選択/設定】ボタン
|
液晶ディスプレイに表示される案内に従って押します。
項目の選択や印刷枚数の設定ができます。
|
 |
【ストップ】ボタン
|
コピーや印刷を中止するとき、1つ前の画面に戻るときに押します。
|
 |
【スタート】ボタン
|
コピーや印刷などを開始します。
|

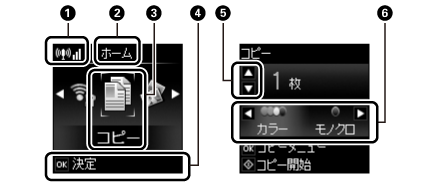

画面の見方と使い方
|
|
ネットワーク接続状態
|
|
 |
無線LAN接続エラーまたは検索中
|
|
 |
無線LAN接続中（信号強度：低）
|
|
 |
無線LAN接続中（信号強度：中）
|
|
 |
無線LAN接続中（信号強度：高）
|
|
 |
アドホックで接続中
|
|
 |
シンプルAPモードで接続中
|
|
 |
Wi-Fi Directモードで接続中
|
|
 |
Wi-Fi接続処理中
|
|
|
|
表示している画面の名称（この例ではホーム画面が表示されている）
|
|
|
|
選択されているモード（この例ではホーム画面で「コピー」が選択されている）
|
|
|
|
操作するボタンの表示（この例では【OK】ボタンで「決定する」ことを表示）
|
|
|
|
操作するボタンの表示（この例では【
 】【 】ボタンで操作することを表示） |
|
|
|
操作するボタンの表示（この例では【
 】【 】ボタンで操作することを表示） |
|
