שמות חלקים ותפקודיהם

לוח בקרה

מציין את מצב הסורק ומאפשר לך לבצע הגדרות סריקה.

מוליכי קצוות

מזינים את מסמכי המקור לתוך הסורק בצורה ישרה. החלק אל קצוות מסמכי המקור.

מגש קלט

טוען את מסמכי המקור. משוך החוצה את מאריך המגש אם מסמכי המקור גדולים מדי עבור מגש הקלט. פעולה זו תמנע עיקול של הנייר וחסימות נייר.

בעת הסרת מגש ההזנה‏,  החלק את הווים הנמצאים משני הצדדים מאחור‏,  ואז משוך החוצה את מגש ההזנה.

מאריך מגש הקלט

ADF (מזין מסמכים אוטומטי)

מזין באופן אוטומטי מסמכי מקור שהוטענו.

מגש הפלט

מחזיק את מסמכי המקור שנפלטו מתוך הסורק. משוך החוצה את הארכת מגש הפלט עד שתתאים לאורך מסמכי המקור.

הארכת מגש הפלט

מעצור

מונע ממסמכי המקור שנפלטו ליפול ממגש ההארכה. התאם אותו לאורך מסמכי המקור.

חריץ אבטחה

מכניס מנעול אבטחה כדי למנוע גניבה.

יציאת USB

מחברת כבל USB.

יציאה לחיבור ממשק חיצוני באמצעות USB

מחבר כונן USB להתקן אימות.

יציאת LAN

מחברת כבל LAN.

כניסת ז"י

מחברת את מתאם הז"ח.

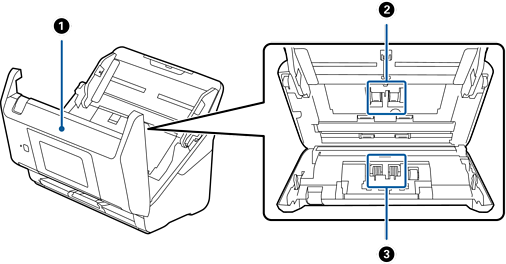

מכסה הסורק

משוך את הידית ופתח את מכסה הסורק בעת ביצוע ניקוי בתוך הסורק ובעת הסרת נייר תקוע.

גלגלת איסוף

מזין מסמכי מקור. יש להחליף את גלגלת האיסוף כאשר מספר הסריקות עולה על מספר השירות של הניירות.

גלגלת הפרדה

מזינה בנפרד את מסמכי המקור בזה אחר זה. יש להחליף את גלגלת האיסוף כאשר מספר הסריקות עולה על מספר השירות של הניירות.
