Panel sterowania |
Służy do wskazywania stanu skanera i umożliwia konfigurowanie ustawień skanowania. |
|
|
Prowadnice boczne |
Służą do podawania oryginałów prosto do skanera. Przesuwają się do krawędzi oryginałów. |
|
|
Taca wejściowa |
Służy do ładowania oryginałów. Należy wyciągnąć przedłużenia tacy, jeśli oryginały są zbyt duże i nie mieszczą się na tacy wejściowej. Dzięki temu papier nie zwija się i nie zacina. Podczas wyjmowania tacy wejściowej należy przesunąć haczyki na obu końcach, a dopiero potem wyciągnąć tacę wejściową. |
|
|
Przedłużenie tacy wejściowej |
|
|
|
ADF (automatyczny podajnik dokumentów) |
Służy do automatycznego podawania załadowanych oryginałów. |
|
|
Taca wyjściowa |
Gromadzi oryginały wyrzucone ze skanera. Wyciągnąć przedłużenie tacy wyjściowej do długości oryginałów. |
|
|
Przedłużenie tacy wyjściowej |
|
|
|
Ogranicznik |
Służy do zapobiegania wypadaniu wysuwanych oryginałów z przedłużenia tacy. Dopasować ją do długości oryginałów. |
|
|
Gniazdo linki zabezpieczającej |
Służy do zainstalowania linki chroniącej przed kradzieżą. |
|
|
Port USB |
Służy do podłączania kabla USB. |
|
|
Port do podłączenia zewnętrznego interfejsu kablem USB |
Służy do podłączania napędu USB lub urządzenia uwierzytelniającego. |
|
|
Port LAN |
Służy do podłączania kabla LAN. |
|
|
Gniazdo DC |
Służy do podłączania zasilacza AC. |
|
|

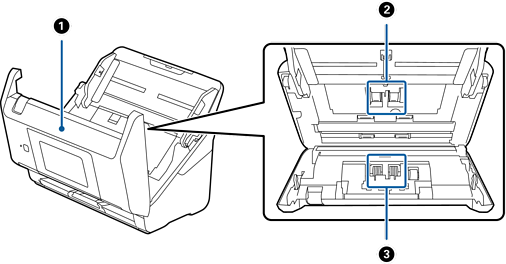

Pokrywa skanera |
Pociągnąć dźwignię i otworzyć pokrywę skanera na czas czyszczenia wnętrza i usuwania zaciętego papieru. |
|
|
Wałek odbierający |
Służy do podawania oryginałów. Należy wymienić, jeżeli liczba skanów przekroczy liczbę określoną w zasadach konserwacji. |
|
|
Wałek rozdzielający |
Kolejno podaje rozdzielone oryginały. Należy wymienić, jeżeli liczba skanów przekroczy liczbę określoną w zasadach konserwacji. |
