Painel de controlo |
Indica o estado do scanner e permite fazer as configurações de scanner. |
|
|
Guias de margens |
Alimenta os originais diretamente no scanner. Desliza para as margens dos originais. |
|
|
Tabuleiro de entrada |
Coloca os originais. Puxe a extensão do tabuleiro se os originais forem demasiado grandes para a tabuleiro de entrada. Isso evita que o papel fique ondulado e cause obstruções de papel. Ao remover o tabuleiro de entrada, deslize os ganchos que estão em ambas as extremidades na parte de trás e puxe o tabuleiro de entrada. |
|
|
Extensão do tabuleiro de entrada |
|
|
|
ADF (alimentador automático de documentos) |
Alimenta originais colocados automaticamente. |
|
|
Tabuleiro de saída |
Retém os originais ejetados do scanner. Puxe a extensão do tabuleiro de saída até ao comprimento dos originais. |
|
|
Extensão do tabuleiro de saída |
|
|
|
Bloqueio |
Impede que os originais ejetados caiam do tabuleiro de extensão. Ajustar ao comprimento dos originais. |
|
|
Ranhura de segurança |
Introduz um bloqueio de segurança para prevenção de roubo. |
|
|
Porta USB |
Permite ligar um cabo USB. |
|
|
Porta da interface externa USB |
Liga uma unidade USB ou um dispositivo de autenticação. |
|
|
Porta LAN |
Liga um cabo LAN. |
|
|
Tomada DC |
Liga o transformador CA. |
|
|

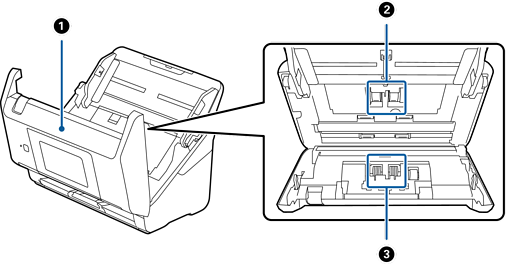

Tampa do scanner |
Puxe a alavanca e abra a tampa do scanner quando limpar o interior do scanner e remover o papel obstruído. |
|
|
Rolo de recolha |
Alimenta os originais. É necessário substitui-lo quando o número de digitalizações exceder o número de serviço de papéis. |
|
|
Rolo de separação |
Alimenta originais separada e individualmente. É necessário substitui-lo quando o número de digitalizações exceder o número de serviço de papéis. |
