Film vagy dia elhelyezése
A dokumentumpárna eltávolítása
Filmszalag és dia beolvasása előtt le kell venni a dokumentumpárnát a lapolvasó fedeléről. Ez felfedi a filmfeldolgozó egységet, hogy a lapolvasó használhassa a film vagy a dia beolvasására.
 |
A fedél kábelét feltétlenül a lapolvasó OPTION (Kiegészítő) portjához csatlakoztassa.
|
Megjegyzés:|
Mielőtt csatlakoztatná vagy leválasztaná a fedél kábelét, kapcsolja ki a lapolvasót a bekapcsolás gombbal.
|
 |
Nyissa fel a lapolvasó fedelét, és a dokumentumpárnát felfelé csúsztatva húzza ki a helyéről. Ellenőrizze azt is, hogy a filmfeldolgozó egység szállítási retesze ki van-e reteszelve.
|
 |
Puha ruhadarabbal törölje át a filmfeldolgozó egység ablakát és a dokumentumasztalt, mielőtt elhelyezné a filmet vagy a diát.
|
a. filmfeldolgozó egység ablaka
A beolvasni kívánt film ráhelyezését a következő rész ismerteti: Film behelyezése a tartóba.
A beolvasni kívánt diapozitívok ráhelyezését a következő rész ismerteti: Dia behelyezése a tartóba.
Film behelyezése a tartóba
35 mm-es filmszalag behelyezése
|
Nyissa ki a filmtartón a filmszalagtartó fedelét.
|
|

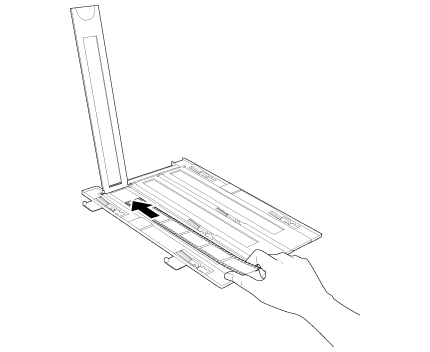

A filmtartón levő ábrának megfelelő módon csúsztasson legfeljebb három filmszalagot a filmtartóba úgy, hogy annak fényes fele felfelé nézzen, hogy a képek és a szöveg ne forduljon meg.
|
Megjegyzés:|
A filmet óvatosan, a széleinél fogja meg, vagy használjon kesztyűt, nehogy kárt tegyen a filmben.
A filmtartón kivágások vannak, amely lehetővé teszi a lapolvasó világításának beállítását. Amikor a filmet a tartóba helyezi, ügyeljen arra, hogy a film ne takarja el a kivágásokat.
Győződjön meg róla, hogy nincsenek megkarcolva, nem porosak és nincsenek letakarva a filmtartó hátoldalán lévő fehér matricák és a körülöttük levő területek. Ha ezek a területek el vannak fedve, a lapolvasónak nehézségei adódhatnak a film felismerésével Full Auto Mode (Automatikus mód) módban.
Ne fedje le a filmtartóban lévő apró lyukakat, mert máskülönben a lapolvasó nem tudja felismerni, hogy milyen filmtartót használ.
A film felszínén levő por eltávolításához használjon fúvóberendezést. A filmtartó átlátszó műanyag lemezén evő por eltávolításához használjon fúvóberendezést vagy puha tisztítókendőt.
|
|
Csukja be a fedeleket, és kattanásig nyomja le. Ezután nyomja le a fedelek valamennyi szélét azok rögzítéséhez.
|
 |

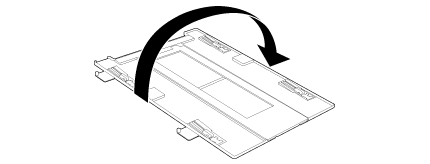

Fordítsa meg a filmtartót.
|
 |
Tegye a filmtartót a dokumentumasztalra, annak jobb felső sarkához igazítva azt. Igazítsa a filmtartó szélén levő
 szimbólumot a dokumentumasztal jeléhez. |
 |
Ha nincs levéve a dokumentumpárna, vegye le. Lásd: A dokumentumpárna eltávolítása.
|
 |
Zárja be a lapolvasó fedelét.
|
A film beolvasásáról a következő rész tartalmaz tájékoztatást: Az Epson Scan program indítása.
Amikor végzett a film beolvasásával, feltétlenül tegye vissza a dokumentumpárnát, mielőtt dokumentumot vagy fényképet olvasna be. Lásd: A dokumentumpárna visszahelyezése.
Közepes formátumú film behelyezése
|
Nyissa fel a közepes formátumú filmtartó fedelét.
|
|
A filmtartón levő ábrának megfelelő módon csúsztassa a közepes formátumú filmképet a tartóba úgy, hogy annak fényes fele felfelé nézzen, hogy a filmszalag ne forduljon meg. Ügyeljen arra, hogy a teljes képkeret a filmtartó nyílásában legyen.
|
Megjegyzés:|
A filmet óvatosan, a széleinél fogja meg, vagy használjon kesztyűt, nehogy kárt tegyen a filmben.
A filmtartón kivágások vannak, amely lehetővé teszi a lapolvasó világításának beállítását. Amikor a filmet a tartóba helyezi, ügyeljen arra, hogy a film ne takarja el a kivágásokat.
Győződjön meg róla, hogy nincsenek megkarcolva, nem porosak és nincsenek letakarva a filmtartó hátoldalán lévő fehér matricák és a körülöttük levő területek. Ha ezek a területek el vannak fedve, a lapolvasónak nehézségei adódhatnak a film felismerésével Full Auto Mode (Automatikus mód) módban.
Ne fedje le a filmtartóban lévő apró lyukakat, mert máskülönben a lapolvasó nem tudja felismerni, hogy milyen filmtartót használ.
A film felszínén levő por eltávolításához használjon fúvóberendezést. A filmtartó átlátszó műanyag lemezén evő por eltávolításához használjon fúvóberendezést vagy puha tisztítókendőt.
|
|
Zárja rá a fedelet a filmre, és kattanásig nyomja le. Ezután nyomja le a fedél valamennyi szélét annak rögzítéséhez.
|
|
Fordítsa meg a filmtartót.
|
|
Tegye a filmtartót a dokumentumasztalra, annak jobb felső sarkához igazítva azt. Igazítsa a filmtartó szélén levő
szimbólumot a dokumentumasztal jeléhez. |
|
Ha nincs levéve a dokumentumpárna, vegye le. Lásd: A dokumentumpárna eltávolítása.
|
|
Zárja be a lapolvasó fedelét.
|
A film beolvasásáról a következő rész tartalmaz tájékoztatást: Az Epson Scan program indítása.
Megjegyzés:|
Közepes formátumú filmek beolvasására nem használható a Full Auto Mode (Automatikus mód).
|
Amikor végzett a film beolvasásával, feltétlenül tegye vissza a dokumentumpárnát, mielőtt dokumentumot vagy fényképet olvasna be. Lásd: A dokumentumpárna visszahelyezése.
4 × 5 hüvelykes film behelyezése
|
Nyissa fel a 4 × 5 hüvelykes filmtartó fedelét.
|
|
A filmtartón levő ábrának megfelelő módon helyezze a filmet a filmtartóba úgy, hogy annak fényes fele felfelé nézzen, hogy a filmszalagon levő képek és szöveg ne forduljon meg. Ügyeljen arra, hogy a teljes képkeret a filmtartó nyílásában legyen.
|
Megjegyzés:|
A filmet óvatosan, a széleinél fogja meg, vagy használjon kesztyűt, nehogy kárt tegyen a filmben.
A filmtartón kivágások vannak, amely lehetővé teszi a lapolvasó világításának beállítását. Amikor a filmet a tartóba helyezi, ügyeljen arra, hogy a film ne takarja el a kivágásokat.
Győződjön meg róla, hogy nincsenek megkarcolva, nem porosak és nincsenek letakarva a filmtartó hátoldalán lévő fehér matricák és a körülöttük levő területek. Ha ezek a területek el vannak fedve, a lapolvasónak nehézségei adódhatnak a film felismerésével Full Auto Mode (Automatikus mód) módban.
Ne fedje le a filmtartóban lévő apró lyukakat, mert máskülönben a lapolvasó nem tudja felismerni, hogy milyen filmtartót használ.
A film felszínén levő por eltávolításához használjon fúvóberendezést. A filmtartó átlátszó műanyag lemezén evő por eltávolításához használjon fúvóberendezést vagy puha tisztítókendőt.
|
|
Zárja rá a fedelet a filmre, és kattanásig nyomja le. Ezután nyomja le a fedél valamennyi szélét annak rögzítéséhez.
|
|
Fordítsa meg a filmtartót.
|
|
Tegye a filmtartót a dokumentumasztalra, annak jobb felső sarkához igazítva azt. Igazítsa a filmtartó szélén levő
szimbólumot a dokumentumasztal jeléhez. |
|
Ha nincs levéve a dokumentumpárna, vegye le. Lásd: A dokumentumpárna eltávolítása.
|
|
Zárja be a lapolvasó fedelét.
|
A film beolvasásáról a következő rész tartalmaz tájékoztatást: Az Epson Scan program indítása.
Megjegyzés:|
4 × 5 hüvelykes filmek beolvasására nem használható a Full Auto Mode (Automatikus mód).
|
Amikor végzett a film beolvasásával, feltétlenül tegye vissza a dokumentumpárnát, mielőtt dokumentumot vagy fényképet olvasna be. Lásd: A dokumentumpárna visszahelyezése.
Dia behelyezése a tartóba
Egyszerre legfeljebb tizenkettő 35 mm-es dia olvasható be a filmtartó dia befogadására szolgáló részével.
Megjegyzés:|
Negatív diát nem lehet beolvasni.
Győződjön meg róla, hogy nincsenek megkarcolva, nem porosak és nincsenek letakarva a filmtartó hátoldalán lévő fehér matricák és a körülöttük levő területek. Ha ezek a területek el vannak fedve, a lapolvasónak nehézségei adódhatnak a dia felismerésével Full Auto Mode (Automatikus mód) módban.
Ne fedje le a filmtartóban lévő apró lyukakat, mert máskülönben a lapolvasó nem tudja felismerni, hogy milyen filmtartót használ.
|
|
Helyezzen be legfeljebb tizenkettő 35 mm-es diát a filmtartóba úgy, hogy a fényes oldaluk nézzen lefelé. A felfelé néző oldalon fordítva kell látszania a filmen levő képnek a filmtartón látható ábrának megfelelően. A kép felső részének a filmtartó nyitott vége felé kell, hogy nézzen az alábbiakban bemutatott módon.
|
A film felszínén levő por eltávolításához használjon fúvóberendezést. A filmtartó átlátszó műanyag lemezén evő por eltávolításához használjon fúvóberendezést vagy puha tisztítókendőt.
A filmtartón kivágások vannak, amely lehetővé teszi a lapolvasó világításának beállítását. Amikor a filmet a tartóba helyezi, ügyeljen arra, hogy a film ne takarja el a kivágásokat.
|
Tegye a filmtartót a dokumentumasztalra, annak jobb felső sarkához igazítva azt. Igazítsa a filmtartó szélén levő
szimbólumot a dokumentumasztal jeléhez. |
|
Ha nincs levéve a dokumentumpárna, vegye le. Lásd: A dokumentumpárna eltávolítása.
|
|
Zárja be a lapolvasó fedelét.
|
A diapozitívok beolvasásáról a következő rész tartalmaz tájékoztatást: Az Epson Scan program indítása.
Amikor végzett a diák beolvasásával, feltétlenül tegye vissza a dokumentumpárnát, mielőtt dokumentumot vagy fényképet olvasna be. Lásd: A dokumentumpárna visszahelyezése.
Film elhelyezése a filmterület-beállítóba
Olyan filmet is beolvashat, amely nem helyezhető filmtartóba (max. 8 × 10 hüvelykes film) a filmterület-beállító segítségével Professional Mode (Professzionális mód) esetén. Ha filmet a filmterület-beállító segítségével olvas be, mindig a Film (with Film Area Guide) (Film (Filmterület-beállítóval)) lehetőséget válassza a Document Type (Dokumentumtípus) beállításnál.
Megjegyzés:|
Nem használhatja a DIGITAL ICE Technology lehetőséget, ha filmterület-beállító segítségével olvas be filmet.
Ha 8 × 10 hüvelykes filmet 4800 dpi felbontás mellett olvas be, úgy hogy a képtípus 24 bites színes, a filmet ne mentse BMP, Tiff vagy JPEG formátumban.
Ha filmterület-beállító segítségével olvas be, csíkos (newton) gyűrűk jelenhetnek meg a beolvasott képen.
|
|
Tegye a filmterület-beállítót a dokumentumasztalra, annak bal felső sarkához igazítva azt.
|
A filmterület-beállítón kivágások vannak, ami lehetővé teszi a lapolvasó világításának beállítását. Amikor a filmet a beállítóba helyezi, ügyeljen arra, hogy a film ne takarja el a kivágásokat.
A film felszínén levő por eltávolításához használjon fúvóberendezést.
|
Helyezze a filmet a filmterület-beállítóba (max. 8 × 10 hüvelykes film) úgy, hogy a fényes oldala felfele nézzen. A felfelé néző oldalon fordítva kell látszania a filmen levő képeknek és az esetleg raja levő szövegnek. Ügyeljen arra, hogy a teljes képkeret a filmterület-beállító nyílásában legyen.
|
Megjegyzés:|
Hagyja a filmterület-beállító alább bemutatott részét lefedetlenül. Egyéb esetben a beolvasás során a színek hibásan jelenhetnek meg.
|
|
Ha nincs levéve a dokumentumpárna, vegye le. Lásd: A dokumentumpárna eltávolítása.
|
|
Zárja be a lapolvasó fedelét.
|
A film beolvasásáról a következő rész tartalmaz tájékoztatást: Az Epson Scan program indítása.
Megjegyzés:|
Ha a filmterület-beállítóval olvas be filmet, nem használhatja a Full Auto Mode (Automatikus mód) vagy a Home Mode (Otthoni mód) lehetőséget.
|
Amikor végzett a film beolvasásával, feltétlenül tegye vissza a dokumentumpárnát, mielőtt dokumentumot vagy fényképet olvasna be. Lásd: A dokumentumpárna visszahelyezése.

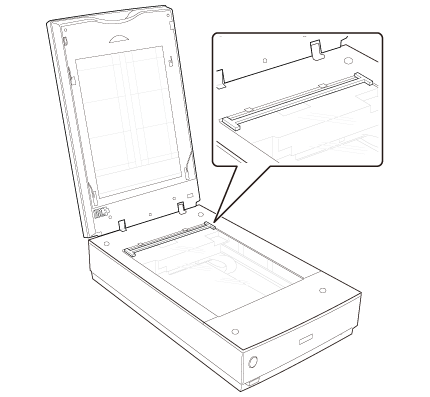

A dokumentumpárna visszahelyezése
Tegye vissza a dokumentumpárnát úgy, hogy belecsúsztatja a lapolvasó fedelében levő hornyokba. A fehér felének kell kifelé néznie.
