Umieszczanie filmów lub slajdów
Zdejmowanie maty do dokumentów
Aby skanować filmy lub slajdy, należy zdjąć matę do dokumentów z pokrywy skanera. Spowoduje to odsłonięcie przystawki do materiałów przezroczystych, dzięki czemu możliwe będzie skanowanie filmów lub slajdów.
 |

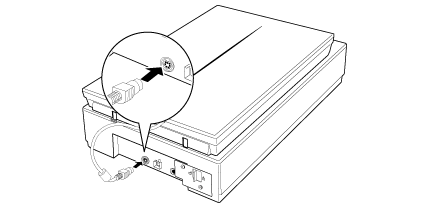

Upewnij się, że przewód pokrywy jest podłączony do portu OPTION (Opcja) skanera.
|
Uwaga:|
Przed podłączeniem lub odłączeniem przewodu pokrywy wyłącz skaner za pomocą wyłącznika zasilania.
|
 |

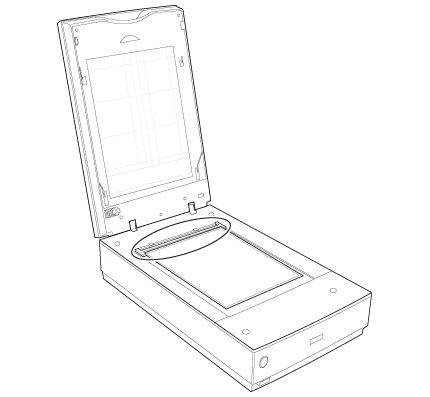

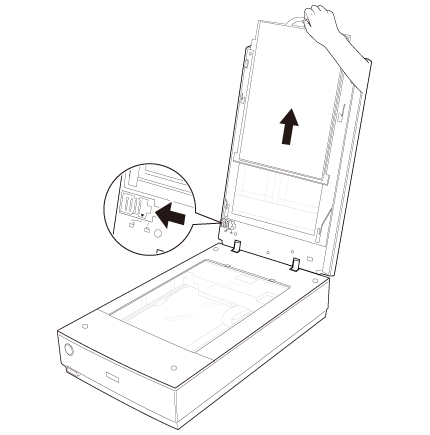

Otwórz pokrywę skanera i delikatnie wysuń do góry matę do dokumentów, aby ją wyjąć. Sprawdź również, czy blokada transportowa przystawki do materiałów przezroczystych jest odblokowana.
|
 |

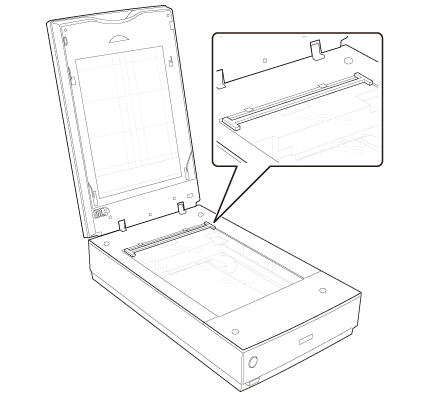

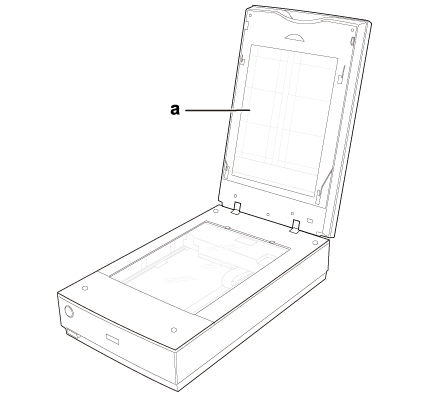

Przed umieszczeniem filmu lub slajdów za pomocą delikatnej szmatki przetrzyj okno przystawki do materiałów przezroczystych oraz tacę dokumentów.
|
a. okno przystawki do materiałów przezroczystych
Informacje na temat umieszczania filmów do skanowania zawiera rozdział Umieszczanie filmu w uchwycie.
Informacje na temat umieszczania slajdów do skanowania zawiera rozdział Umieszczanie slajdów w uchwycie.
Umieszczanie filmu w uchwycie
Umieszczanie filmów 35 mm
|
Otwórz pokrywę uchwytu do filmów.
|
|

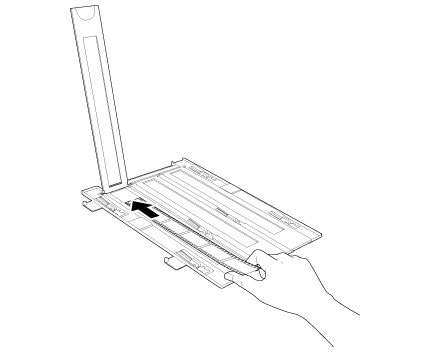

Jak wskazano na schemacie uchwytu do filmów, przesuń do trzech filmów do samego końca błyszczącą stroną do góry tak, aby zdjęcia lub tekst znajdujący się na filmie nie były odwrócone.
|
Uwaga:|
Film należy delikatnie trzymać za krawędzie lub używać rękawiczek podczas jego dotykania, ponieważ w przeciwnym wypadku można go uszkodzić.
Uchwyt do filmów posiada wycięcia pozwalające na regulację światła skanera. Umieszczając film w uchwycie upewnij się, że nie zakrywa wycięć.
Upewnij się, że białe naklejki w tylnej części uchwytu filmów i obszary wokół nich nie są zarysowane, zakurzone lub zakryte. Jeśli te obszary będą zasłonięte, mogą wystąpić problemy z rozpoznaniem filmu w trybie Full Auto Mode (Tryb automatyczny).
Nie przykrywaj małych otworów w uchwycie na film, ponieważ skaner może nie rozpoznać, który uchwyt jest używany.
Użyj dmuchawkę powietrza do usunięcia wszelkiego zapylenia znajdującego się na powierzchni filmu. Przy użyciu dmuchawki powietrza lub miękkiej szmatki usuń wszelkie zapylenie z przezroczystej płytki plastikowej uchwytu do filmów.
|
|

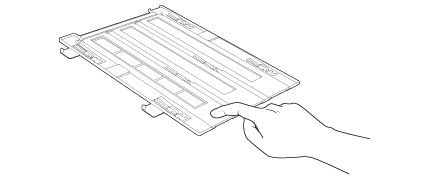

Zamknij pokrywy i dociśnij je, dopóki nie usłyszysz kliknięcia. Następnie dociśnij wszystkie krawędzie pokryw, tak aby zostały prawidłowo osadzone.
|
 |

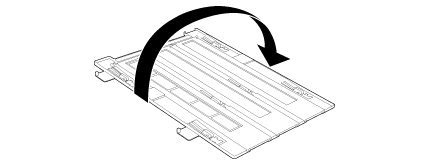

Odwróć uchwyt do filmów.
|
 |

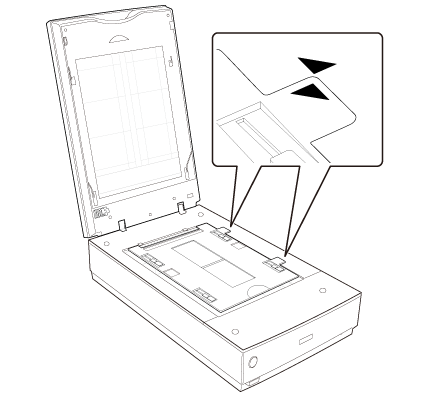

Umieść uchwyt do filmów na tacy dokumentów, wyrównując go do prawego górnego narożnika. Wyrównaj symbol
 na brzegu uchwytu do filmów z symbolem na brzegu tacy dokumentów. |
 |
Upewnij się, że zdjęto matę do dokumentów. Zobacz Zdejmowanie maty do dokumentów.
|
 |
Zamknij pokrywę skanera.
|
Informacje na temat skanowania filmów zawiera rozdział Uruchamianie programu Epson Scan.
Po zakończeniu skanowania filmu a przed skanowaniem dokumentów lub fotografii należy założyć matę do dokumentów. Zobacz Zakładanie maty do dokumentów.
Umieszczanie filmu średnioformatowego
|
Otwórz pokrywę uchwytu do filmów średnioformatowych.
|
|

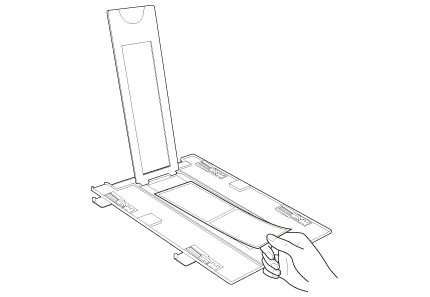

Jak wskazano na schemacie uchwytu do filmów, wsuń film średnioformatowy do uchwytu błyszczącą stroną do góry tak, aby zdjęcia lub tekst znajdujący się na filmie nie były odwrócone. Sprawdź, czy cała klatka z obrazem jest umieszczona w otworze uchwytu.
|
Uwaga:|
Film należy delikatnie trzymać za krawędzie lub używać rękawiczek podczas jego dotykania, ponieważ w przeciwnym wypadku można go uszkodzić.
Uchwyt do filmów posiada wycięcia pozwalające na regulację światła skanera. Umieszczając film w uchwycie upewnij się, że nie zakrywa wycięć.
Upewnij się, że białe naklejki w tylnej części uchwytu filmów i obszary wokół nich nie są zarysowane, zakurzone lub zakryte. Jeśli te obszary będą zasłonięte, mogą wystąpić problemy z rozpoznaniem filmu w trybie Full Auto Mode (Tryb automatyczny).
Nie przykrywaj małych otworów w uchwycie na film, ponieważ skaner może nie rozpoznać, który uchwyt jest używany.
Użyj dmuchawkę powietrza do usunięcia wszelkiego zapylenia znajdującego się na powierzchni filmu. Przy użyciu dmuchawki powietrza lub miękkiej szmatki usuń wszelkie zapylenie z przezroczystej płytki plastikowej uchwytu do filmów.
|
|

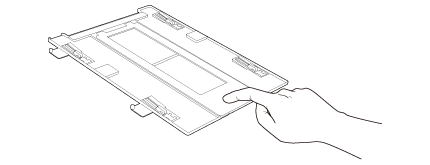

Zamknij pokrywę na filmie i dociśnij ją aż do zatrzaśnięcia. Następnie dociśnij wszystkie krawędzie pokrywy, tak aby została prawidłowo osadzona.
|
|

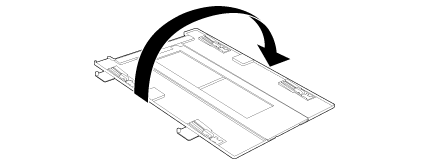

Odwróć uchwyt do filmów.
|
|

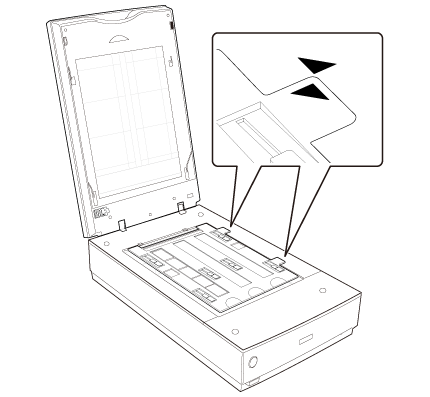

Umieść uchwyt do filmów na tacy dokumentów, wyrównując go do prawego górnego narożnika. Wyrównaj symbol
na brzegu uchwytu do filmów z symbolem na brzegu tacy dokumentów. |
|
Upewnij się, że zdjęto matę do dokumentów. Patrz Zdejmowanie maty do dokumentów.
|
|
Zamknij pokrywę skanera.
|
Informacje na temat skanowania filmów zawiera rozdział Uruchamianie programu Epson Scan.
Uwaga:|
Skanowanie filmów średnioformatowych nie jest możliwe w trybie Full Auto Mode (Tryb automatyczny).
|
Po zakończeniu skanowania filmu a przed skanowaniem dokumentów lub fotografii należy założyć matę do dokumentów. Zobacz Zakładanie maty do dokumentów.
Umieszczanie filmów o wielkości 4 × 5 cali
|
Otwórz pokrywę uchwytu do filmów 4 × 5 cali.
|
|

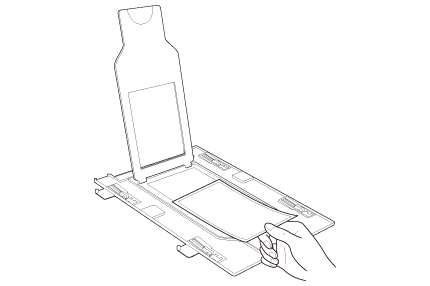

Jak wskazano na schemacie uchwytu do filmów, wsuń film do uchwytu błyszczącą stroną do góry tak, aby zdjęcia lub tekst znajdujący się na filmie nie były odwrócone. Sprawdź, czy cała klatka z obrazem jest umieszczona w otworze uchwytu.
|
Uwaga:|
Film należy delikatnie trzymać za krawędzie lub używać rękawiczek podczas jego dotykania, ponieważ w przeciwnym wypadku można go uszkodzić.
Uchwyt do filmów posiada wycięcia pozwalające na regulację światła skanera. Umieszczając film w uchwycie upewnij się, że nie zakrywa wycięć.
Upewnij się, że białe naklejki w tylnej części uchwytu filmów i obszary wokół nich nie są zarysowane, zakurzone lub zakryte. Jeśli te obszary będą zasłonięte, mogą wystąpić problemy z rozpoznaniem filmu w trybie Full Auto Mode (Tryb automatyczny).
Nie przykrywaj małych otworów w uchwycie na film, ponieważ skaner może nie rozpoznać, który uchwyt jest używany.
Użyj dmuchawkę powietrza do usunięcia wszelkiego zapylenia znajdującego się na powierzchni filmu. Przy użyciu dmuchawki powietrza lub miękkiej szmatki usuń wszelkie zapylenie z przezroczystej płytki plastikowej uchwytu do filmów.
|
|

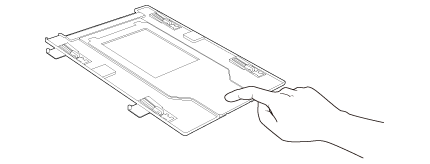

Zamknij pokrywę na filmie i dociśnij ją aż do zatrzaśnięcia. Następnie dociśnij wszystkie krawędzie pokrywy, tak aby została prawidłowo osadzona.
|
|

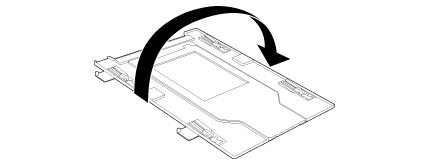

Odwróć uchwyt do filmów.
|
|
Umieść uchwyt do filmów na tacy dokumentów, wyrównując go do prawego górnego narożnika. Wyrównaj symbol
na brzegu uchwytu do filmów z symbolem na brzegu tacy dokumentów. |
|
Upewnij się, że zdjęto matę do dokumentów. Zobacz Zdejmowanie maty do dokumentów.
|
|
Zamknij pokrywę skanera.
|
Informacje na temat skanowania filmów zawiera rozdział Uruchamianie programu Epson Scan.
Uwaga:|
Skanowanie filmów 4 × 5 cali nie jest możliwe w trybie Full Auto Mode (Tryb automatyczny).
|
Po zakończeniu skanowania filmu a przed skanowaniem dokumentów lub fotografii należy założyć matę do dokumentów. Zobacz Zakładanie maty do dokumentów.
Umieszczanie slajdów w uchwycie
Przy użyciu uchwytu do slajdów można jednocześnie skanować maksymalnie dwanaście slajdów o szerokości 35 mm.
Uwaga:|
Nie można skanować slajdów negatywowych.
Upewnij się, że białe naklejki w tylnej części uchwytu filmów i obszary wokół nich nie są zarysowane, zakurzone lub zakryte. Jeśli te obszary będą zasłonięte, mogą wystąpić problemy z rozpoznaniem slajdów w trybie Full Auto Mode (Tryb automatyczny).
Nie przykrywaj małych otworów w uchwycie na film, ponieważ skaner może nie rozpoznać, który uchwyt jest używany.
|
|

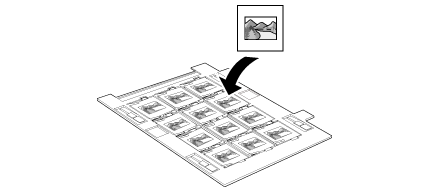

Umieść maksymalnie dwanaście slajdów o szerokości 35 mm w uchwycie do slajdów, błyszczącą spodnią stroną skierowaną w dół. Obrazy widziane od górnej strony powinny być odwrócone, jak pokazano na rysunku uchwytu do filmów. Górna krawędź obrazów powinna być zwrócona w kierunku otwartego końca uchwytu do filmów, jak pokazano poniżej.
|
Użyj dmuchawkę powietrza do usunięcia wszelkiego zapylenia znajdującego się na powierzchni filmu. Przy użyciu dmuchawki powietrza lub miękkiej szmatki usuń wszelkie zapylenie z przezroczystej płytki plastikowej uchwytu do filmów.
Uchwyt do filmów posiada wycięcia pozwalające na regulację światła skanera. Umieszczając film w uchwycie upewnij się, że nie zakrywa wycięć.
|

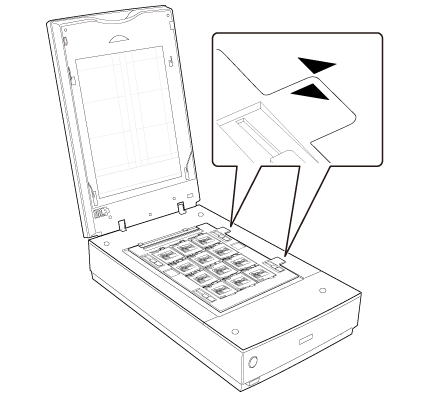

Umieść uchwyt do filmów na tacy dokumentów, wyrównując go do prawego górnego narożnika. Wyrównaj symbol
na brzegu uchwytu do filmów z symbolem na brzegu tacy dokumentów. |
|
Upewnij się, że zdjęto matę do dokumentów. Zobacz Zdejmowanie maty do dokumentów.
|
|
Zamknij pokrywę skanera.
|
Informacje na temat skanowania slajdów zawiera rozdział Uruchamianie programu Epson Scan.
Po zakończeniu skanowania slajdów należy przed skanowaniem dokumentów lub fotografii założyć matę do dokumentów. Zobacz Zakładanie maty do dokumentów.
Umieszczanie filmu w prowadnicy obszaru filmu
Istnieje możliwość przeskanowania filmu, którego nie można umieścić w uchwytach do filmów (maks. film 8 × 10 cali), używając w tym celu prowadnicy obszaru filmu w trybie Professional Mode (Tryb profesjonalny). Podczas skanowania filmu przy użyciu prowadnicy obszaru filmu jako ustawienie Document Type (Typ dokumentu) należy zawsze wybrać opcję Film (with Film Area Guide) (Film (z prowadnicą obszaru filmu)).
Uwaga:|
Funkcji DIGITAL ICE Technology (Digital ICE Technology) nie można stosować podczas skanowania filmu przy użyciu prowadnicy obszaru filmu.
W przypadku skanowania filmu o wielkości 8 × 10 cali przy rozdzielczości 4800 dpi i 24-bitowym kolorze jako Typ obrazu, nie należy zapisywać go w formacie BMP, Tiff lub JPEG.
W przypadku skanowania z użyciem prowadnicy obszaru filmu na zeskanowanych obrazach mogą pojawić się tzw. pierścienie Newtona.
|
|
Umieść prowadnicę obszaru filmu na tacy dokumentów, wyrównując ją do górnego narożnika.
|
Prowadnica obszaru filmu posiada wycięcia pozwalające na regulację światła skanera. Umieszczając film w prowadnicy upewnij się, że nie zakrywa wycięć.
Użyj dmuchawkę powietrza do usunięcia wszelkiego zapylenia znajdującego się na powierzchni filmu.
|
Umieść film w prowadnicy obszaru filmu (maks. film 8 × 10 cali) błyszczącą spodnią stroną skierowaną w dół. Obrazy i ewentualne napisy na filmie, widziane na stronie skierowanej w górę, powinny być odwrócone. Sprawdź, czy cała klatka z obrazem jest umieszczona w otworze prowadnicy obszaru filmu.
|
Uwaga:|
Pozostaw poniżej pokazaną część prowadnicy obszaru filmu nieosłoniętą – w przeciwnym wypadku kolory zeskanowanych obrazów zostaną zniekształcone.
|
|
Upewnij się, że zdjęto matę do dokumentów. Zobacz Zdejmowanie maty do dokumentów.
|
|
Zamknij pokrywę skanera.
|
Informacje na temat skanowania filmów zawiera rozdział Uruchamianie programu Epson Scan.
Uwaga:|
Podczas skanowania filmu przy użyciu prowadnicy obszaru filmu nie można używać opcji Full Auto Mode (Tryb automatyczny) lub Home Mode (Tryb domowy).
|
Po zakończeniu skanowania filmu a przed skanowaniem dokumentów lub fotografii należy założyć matę do dokumentów. Zobacz Zakładanie maty do dokumentów.
Zakładanie maty do dokumentów

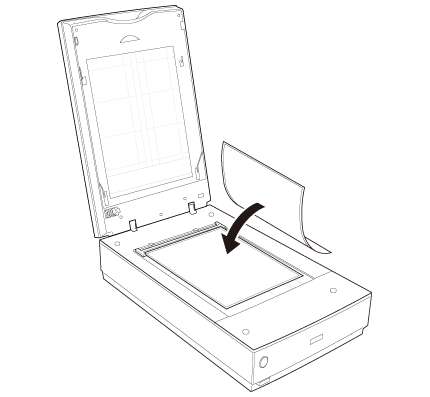

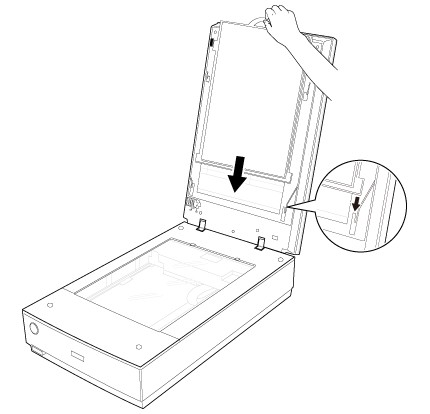

Załóż matę do dokumentów wsuwając ją do rowków w pokrywie skanera. Upewnij się, że biała powierzchnia maty jest widoczna.
