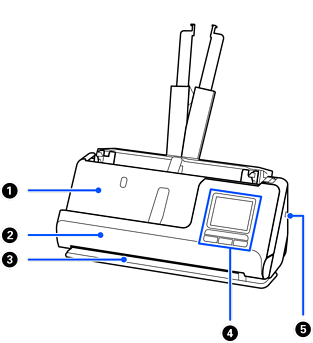

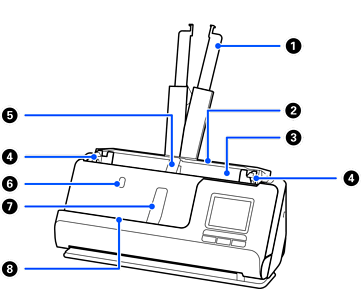

نام قطعات و عملکردها

رابط سینی ورودی

اگر سند بزرگتر از لبه‌های سینی است‏،  این رابط را بکشید. این کار باعث جلوگیری از لوله شدن و در نتیجه گیر کردن کاغذ می‌شود.

سینی ورودی

اسناد را بارگذاری می‌‌کند.

ADF (تغذیه کننده خودکار سند)

اسناد بارگذاری شده را بطور خودکار تغذیه می کند.

راهنماهای لبه

از راهنماها برای نگه داشتن سند در سینی ورودی و برای آسان‌سازی عملیات تغذیه استفاده کنید. به طرف لبه‌های اسناد بلغزانید.

نگهدارنده کاغذ سینی ورودی

سند بیرون آمده در طرف سینی ورودی را نگه می‌دارد تا به درستی بیرون بیاید.

دکمه نگهدارنده کاغذ سینی ورودی

برای بلند کردن نگهدارنده کاغذ سینی ورودی‏،  این دکمه را فشار دهید. نگهدارنده کاغذ را به صورت دستی جمع کنید.

نگهدارنده کاغذ سینی خروجی

سند بیرون آمده در طرف سینی خروجی را نگه می‌دارد تا به درستی بیرون بیاید.

دکمه نگهدارنده کاغذ سینی خروجی

برای بلند کردن نگهدارنده کاغذ سینی خروجی‏،  این دکمه را فشار دهید. نگهدارنده کاغذ را به صورت دستی جمع کنید.

سینی خروجی

اسنادی که در موقعیت مسیر عمودی اسکن شده‌اند‏،  از اینجا بیرون می‌آیند.

قاب مسیر عمودی

هنگام تمیزکاری داخل اسکنر‏،  یا هنگامی که سندی در حین اسکن کردن در موقعیت مسیر عمودی گیر کرده است‏،  باز کنید.

شکاف خروجی

اسناد اسکن شده در موقعیت مسیر مستقیم‏،  از اینجا بیرون می‌آیند.

پانل کنترل

وضعیت اسکنر را نشان می‌دهد و عملیات‌های اسکنر را اجرا می‌کند.

شکاف امنیتی

یک قفل امنیتی برای جلوگیری از دزدی جاسازی کنید.

انتخاب‌کننده موقعیت اسکنر

برای تغییر موقعیت اسکنر بین موقعیت مسیر عمودی و موقعیت مسیر مستقیم استفاده می‌شود.

نگهدارنده کابل

کابل‌های را به صورت مرتب در زیر اسکنر جمع می‌کند.

مهم:

کابل آداپتور AC و کابل USB را در حالت‌های زیر جمع نکنید.

• اگر اسکنر یا اشیاء دیگر در بالای سیم یا کابل قرار دارند

• اگر سیم‌ها یا کابل‌ها پیچ‌ خورده‌اند‏،  به شدت خم شده‌اند‏،  یا به شکل دیگر تحت فشار هستند

• اگر سیم‌ها و کابل‌ها در هم تنیده‌اند

پورت USB

کابل USB را برای اتصال به کامپیوتر وصل می کند.

ورودی برق مستقیم

آداپتور AC را وصل می کند.

درگاه USB رابط خارجی

یک درایو USB را وصل می‌کند.

قاب اسکنر

برای تمیز کردن قسمت داخل اسکنر و خارج کردن کاغذ گیركرده‏،  اهرم را بکشید و قاب اسکنر را باز کنید.

غلتک جداکننده

اسناد را به صورت جداگانه و یک به یک تغذیه می کند. هنگامی که تعداد اسکن ها از شماره سرویس کاغذها بیشتر می شود‏،  این قطعه باید تعویض شود.

غلتک بلندکننده

اسناد را تغذیه می‌کند. هنگامی که تعداد اسکن‌ها از شماره سرویس کاغذها بیشتر می‌شود‏،  غلتک باید تعویض شود.
