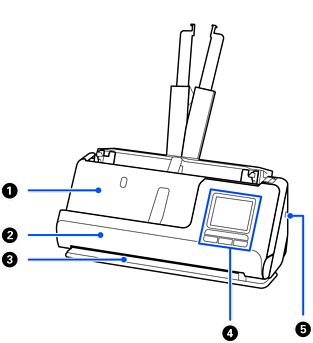

Nama Bahagian dan Fungsi

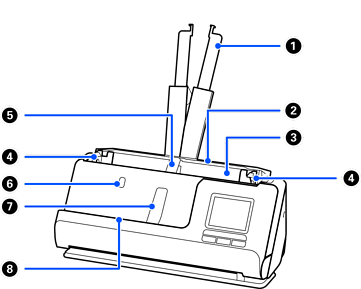

Sambungan bekas input

Tarik ini keluar jika dokumen melepasi tepi dulang. Langkah ini menghalang kertas daripada bergulung dan menyebabkan kertas tersekat.

Bekas input

Memuatkan dokumen.

ADF (Penyuap Dokumen Automatik)

Menyuap secara automatik dokumen yang dimuatkan.

Panduan tepi

Gunakan panduan untuk menyokong dokumen dalam bekas input untuk memudahkan operasi penyuapan yang lancar. Tolak hingga rapat ke bahagian tepi dokumen.

Sokongan kertas bekas input

Menyokong dokumen yang dikeluarkan pada sisi bekas input supaya ia dikeluarkan dengan betul.

Butang sokongan kertas bekas input

Tekan butang ini untuk menaikkan sokongan kertas bekas input. Simpan sokongan kertas secara manual.

Sokongan kertas bekas output

Menyokong dokumen yang dikeluarkan pada sisi bekas output supaya ia dikeluarkan dengan betul.

Butang sokongan kertas bekas output

Tekan butang ini untuk menaikkan sokongan kertas bekas output. Simpan sokongan kertas secara manual.

Bekas output

Dokumen yang diimbas dalam kedudukan laluan menegak dikeluarkan dari sini.

Penutup laluan menegak

Buka apabila membersihkan bahagian dalam pengimbas, atau apabila yang asal tersekat semasa mengimbas dalam kedudukan laluan menegak.

Slot output

Dokumen yang diimbas dalam kedudukan laluan lurus dikeluarkan dari sini.

Panel kawalan

Memaparkan status pengimbas dan menjalankan operasi pengimbas.

Slot keselamatan

Masukkan kunci keselamatan untuk menghalang daripada kecurian.

Pemilih kedudukan pengimbas

Digunakan untuk menukar kedudukan pengimbas antara kedudukan laluan menegak dan kedudukan laluan lurus.

Pemegang kabel

Simpan kabel dengan kemas ke pengimbas di bahagian bawah.

Penting:

Jangan letakkan kord penyesuai AC dan kabel USB pada pemegang kabel dalam situasi berikut.

• Jika pengimbas atau objek lain diletakkan di atas kord dan kabel

• Jika kord dan kabel dipintal, sangat bengkok, atau sebaliknya diletakkan di bawah tekanan

• Jika kord dan kabel berselirat

Port USB

Menyambungkan kabel USB untuk disambungkan ke komputer.

Salur masuk DC

Menyambung penyesuai AC.

Port USB antara muka luaran

Sambungkan pemacu USB.

Penutup pengimbas

Tarik tuil dan buka penutup pengimbas semasa membersihkan bahagian dalam pengimbas dan mengeluarkan kertas yang tersekat.

Penggulung pemisahan

Menyuap dokumen secara berasingan satu demi satu. Ini perlu diganti apabila bilangan imbasan melebihi bilangan kertas perkhidmatan.

Penggulung pikap

Menyuap dokumen. Penggulung perlu diganti apabila jumlah imbasan melebihi bilangan perkhidmatan kertas.
