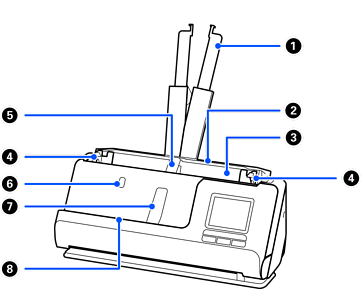

Názvy a funkcie jednotlivých častí

Predĺženie vstupného zásobníka

Ak originál presahuje okraje zásobníka, vytiahnite ho. Tým zabránite skrúteniu papiera a zaseknutiu.

Vstupný zásobník

Slúži na vkladanie originálov.

ADF (automatický podávač dokumentov)

Automaticky podáva vložené originály.

Vodiace lišty hrán

Pomocou vodiacich líšt podoprite originál vo vstupnom zásobníku, aby ste uľahčili plynulé podávanie. Posuňte lišty k hranám originálov.

Podpora vstupného zásobníka papiera

Podopiera vysunutý originál na strane vstupného zásobníka, aby sa správne vysunul.

Tlačidlo podpory vstupného zásobníka papiera

Stlačením tohto tlačidla zdvihnete podperu vstupného zásobníka na papier. Odložte si podperu papiera ručne.

Podpora výstupného zásobníka papiera

Podopiera vysunutý originál na strane výstupného zásobníka, aby sa správne vysunul.

Tlačidlo podpory výstupného zásobníka papiera

Stlačením tohto tlačidla zdvihnete podperu výstupného zásobníka na papier. Odložte si podperu papiera ručne.

Výstupný zásobník

Odtiaľto sa vysúvajú originály naskenované v pozícii zvislej dráhy.

Kryt zvislej dráhy

Otvorte pri čistení vnútra skenera alebo pri zaseknutí originálu pri skenovaní v pozícii zvislej dráhy.

Výstupná štrbina

Odtiaľto sa vysúvajú originály naskenované v pozícii priamej dráhy.

Ovládací panel

Zobrazuje stav skenera a vykonáva operácie so skenerom.

Bezpečnostná zásuvka

Vložte bezpečnostný zámok na ochranu proti krádeže.

Volič polohy skenera

Slúži na zmenu pozície skenera medzi pozíciou zvislej dráhy a pozíciou priamej dráhy.

Držiak kábla

Káble sa úhľadne pripevnia k skeneru v spodnej časti.

Upozornenie:

Kábel sieťového adaptéra a kábel USB nepripevňujte k držiaku kábla v nasledujúcich situáciách.

• Ak je skener alebo iné predmety položené na kábli a šnúre

• Ak sú šnúry a káble skrútené, extrémne ohnuté alebo inak namáhané

• Ak sú káble a šnúry zamotané

USB port

Slúži na pripojenie počítača USB káblom.

Vstup jednosmerného napätia

Slúži na pripojenie sieťového napájacieho adaptéra.

Port externého rozhrania USB

Pripája USB jednotku.

Kryt skenera

Potiahnite páčku a otvorte kryt skenera, keď čistíte vnútro skenera a odstraňujete zaseknutý papier.

Oddeľovací valec

Podáva originály po jednom za sebou. Keď počet skenovaní prekročí servisný počet papierov, je potrebné ho vymeniť.

Podávací valec

Podáva originály. Keď počet skenovaní prekročí servisný počet papierov, je potrebné tento valec vymeniť.
