Parça Adları ve İşlevler

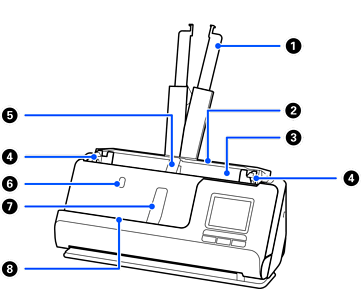

Giriş tepsisi uzantısı

Orijinal tepsinin kenarlarını aşıyorsa bunu dışarı çekin. Bu, kağıdın kıvrılmasını ve kağıt sıkışıklıklarına neden olmasını önler.

Giriş tepsisi

Orijinalleri yükler.

ADF (Otomatik Belge Besleyicisi)

Yüklenen orijinalleri otomatik besler.

Kenar kılavuzları

Sorunsuz besleme işlemini kolaylaştırmak için giriş tepsisindeki orijinali destekleyen kılavuzları kullanın. Orijinallerin kenarlarını kaydırın.

Giriş tepsisi kağıt desteği

Doğru şekilde çıkarılması için, çıkarılan orijinali giriş tepsisi tarafında destekler.

Giriş tepsisi kağıt desteği düğmesi

Giriş tepsisi kağıt desteğini yükseltmek için bu düğmeye basın. Kağıt desteğini manuel olarak saklayın.

Çıkış tepsisi kağıt desteği

Doğru şekilde çıkarılması için, çıkarılan orijinali çıkış tepsisi tarafında destekler.

Çıkış tepsisi kağıt desteği düğmesi

Çıkış tepsisi kağıt desteğini yükseltmek için bu düğmeye basın. Kağıt desteğini manuel olarak saklayın.

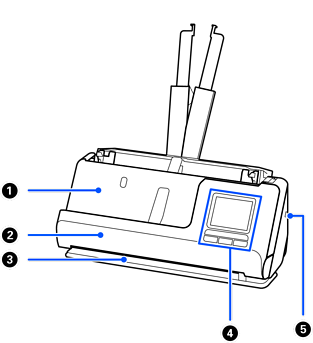

Çıkış tepsisi

Dikey yol konumunda taranan orijinaller buradan çıkarılır.

Dikey yol kapağı

Tarayıcının içini temizlerken veya dikey yol konumunda tarama yaparken bir orijinal sıkıştığında açın.

Çıkış yuvası

Düz yol konumunda taranan orijinaller buradan çıkarılır.

Denetim masası

Tarayıcının durumunu görüntüler ve tarayıcı işlemlerini gerçekleştirir.

Güvenlik yuvası

Hırsızlığı önlemek için bir güvenlik kilidi takın.

Tarayıcı konum seçicisi

Tarayıcı konumunu dikey yol konumu ile düz yol konumu arasında değiştirmek için kullanılır.

Kablo tutucusu

Kabloları düzgün bir şekilde alttaki tarayıcıya sabitler.

Önemli:

Aşağıdaki durumlarda AC adaptör kordonunu ve USB kablosunu kablo tutucusuna sabitlemeyin.

• Tarayıcı veya diğer nesneler kordonun ve kablonun üzerine yerleştirilmişse

• Kordonlar ve kablolar bükülmüşse, aşırı derecede bükülmüşse veya başka bir şekilde fazla yük altındaysa

• Kordonlar ve kablolar birbirine dolanmışsa

USB bağlantı noktası

Bir bilgisayara bağlamak için bir USB kablosu bağlar.

DC girişi

AC adaptörünü bağlar.

Harici arayüz USB bağlantı noktası

Bir USB sürücüsü bağlar.

Tarayıcı kapağı

Tarayıcının içini temizlerken ve sıkışmış kağıdı çıkarırken kolu çekin ve tarayıcı kapağını açın.

Ayırma rulosu

Orijinalleri ayrıca tek tek besler. Tarama sayısı servis edilen kağıt sayısını aştığında bunun değiştirilmesi gerekir.

Toplama rulosu

Orijinalleri besler. Tarama sayısı servis edilen kağıt sayısını aştığında, makaranın değiştirilmesi gerekir.
