キャビネット（オプション）を取り付ける

キャビネットは、プリンターまたは増設カセットユニットに取り付けることができます。

注意

作業は電源を切り、電源プラグをコンセントから抜き、全ての配線を外したことを確認してから行ってください。コードが傷付くなどにより、感電・火災のおそれがあります。
キャビネットのキャスターを固定して動かないようにしてから作業を行ってください。作業中にキャビネットが思わぬ方向に動くと、けがをするおそれがあります。
プリンターを持ち上げる際は、下図で指示された箇所に手を掛けて持ち上げてください。他の部分を持って持ち上げると、プリンターが落下したり、下ろす際に指を挟んだりして、けがをするおそれがあります。

ボタンを押して電源を切り、電源プラグをコンセントから抜きます。
ケーブル類を外します。

参考

プリンターに増設カセットユニットが付いているときは、増設カセットユニットも取り外してください。
排紙トレイを取り外します。
キャビネットを箱から取り出し、保護テープや保護材を全て取り外します。
同梱品を確認します。

参考

転倒防止脚の形状はイラストと異なることがあります。
転倒防止脚をキャスターの内側に入れます。
転倒防止脚を固定金具とネジで取り付けます。

重要

転倒防止脚は必ず取り付けてください。転倒などによる事故のおそれがあります。
補強バーを固定金具とネジで取り付けます。
キャビネットを平らな場所に置き、前側のキャスター2ヵ所をロックします。
転倒防止脚にカバーを取り付けます。
用紙カセットを引き抜きます。

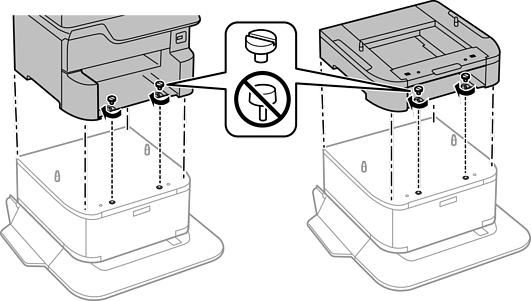

プリンターまたは増設カセットユニットを、キャビネットの四隅と合わせながらゆっくり下ろして置き、ネジで固定します。

参考

ネジが余ります。

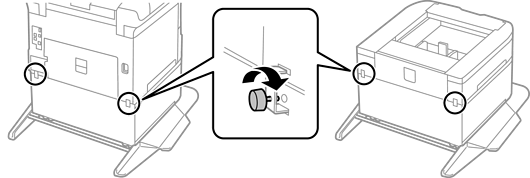

プリンターの向きを変えて、プリンターまたは増設カセットユニットを、固定金具とネジで固定します。
用紙カセットをセットします。
排紙トレイをセットします。
取り外したケーブル類をつなげて、電源プラグをコンセントに差します。

参考

キャビネットの取り外しは、プリンターの電源を切り、電源プラグをコンセントから抜いて、全ての配線を外したことを確認してから取り付けの逆の手順で作業してください。
