本体（PX-S5040）

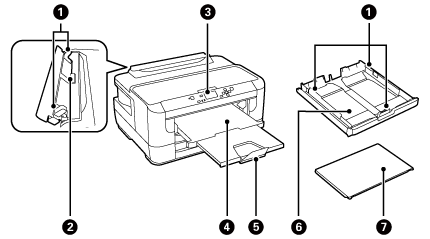

前面
|
名称
|
働き
|
|
 |
用紙ガイド
|
用紙の側面に合わせます。
|
 |
手差し給紙
|
印刷用紙を1枚のみセットします。
|
 |
操作パネル
| |
 |
排紙トレイ
|
印刷された用紙を保持します。2段全て引き出してください。
|
 |
ストッパー
|
用紙が飛び出さないように保持します。
|
 |
用紙カセット1、2
| |
 |
用紙カセットカバー
|
用紙カセットに装着するカバーです。
|

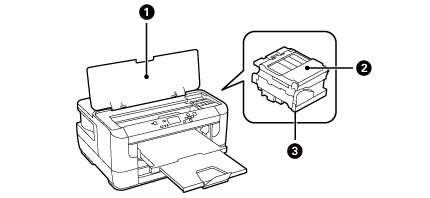

内部
|
名称
|
働き
|
|
|
|
プリンターカバー
|
インクカートリッジの交換や、詰まった用紙を取り除くときに開けます。
|
|
|
カートリッジカバー
|
インクカートリッジ交換時に開けます。
|
|
|
プリントヘッド（ノズル）
|
インクを吐出します。
|

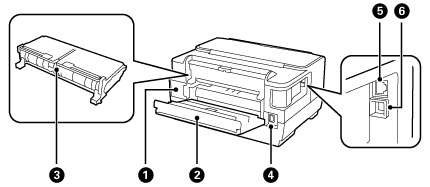

背面
|
名称
|
働き
|
|
|
|
メンテナンスボックス
|
廃インクを溜めます。
|
|
|
背面カバー
|
内部に用紙が詰まったときに開けて、背面ユニットを取り出します。
|
|
|
背面ユニット
|
内部に用紙が詰まったときに取り出します。
|
|
|
電源コネクター
|
電源コードを接続します。
|
|
|
LANポート
|
LANケーブルを接続します。
|
|
|
USBポート
|
コンピューターに接続するUSBケーブルを接続します。
|
