نام و عملکرد قطعات

	درپوش ADF (تغذیه کننده خودکار سند)	هنگام خارج کردن اسناد گیر کرده در ADF آن را باز کنید.
	سینی ورودی ADF	اوراق را بطور خودکار تغذیه می‌کند.
	گیرنده نگهدارنده لبه ADF	اسناد را بطور مستقیم در چاپگر نگه می‌دارد. به طرف لبه‌های اسناد بلغزانید.
	نگهدارنده سند ADF	اسناد را نگه می‌دارد.
	سینی خروجی ADF	اسناد خارج شده از ADF را نگه می‌دارد.

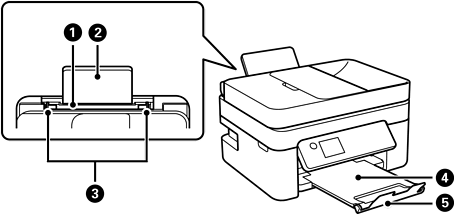

	تغذیه کاغذ پشتی	کاغذ را بارگذاری می‌کند.
	نگهدارنده کاغذ	کاغذهای قرار گرفته در دستگاه را نگه می‌دارد.
	گیرنده نگهدارنده لبه	کاغذ را بطور مستقیم در چاپگر نگه می‌دارد. به طرف لبه‌های کاغذ بلغزانید.
	سینی خروجی	کاغذ خارج شده را نگه می‌دارد.
	متوقف کننده	اجازه نمی‌دهد کارهای چاپی از سینی خروجی زمین بیفتند.

	درپوش اسناد	زمان اسکن کردن چراغ بیرونی را مسدود می‌کند.
	شیشه اسکنر	اوراق را وارد کنید.
	پانل کنترل	حالت چاپگر را نشان می‌دهد و اجازه می‌دهد تنظیمات چاپ را اعمال کنید.

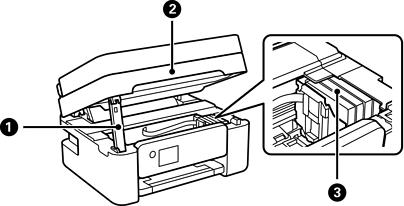

	نگهدارنده واحد اسکنر	واحد اسکنر را نگه می‌دارد.
	واحد اسکنر	اوراق قرار گرفته را اسکن می‌کند. هنگام تعویض کارتریج‌های جوهر یا خارج کردن کاغذ گیر کرده درون چاپگر آن را باز کنید.
	نگهدارنده کاتریج جوهر	کارتریج‌های جوهر را نصب کنید. جوهر از نازل‌های هد چاپ خارج می‌شود.

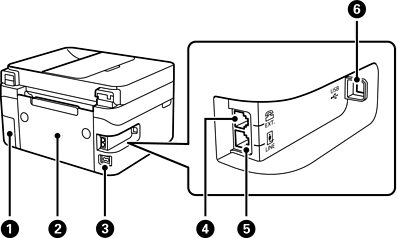

	پوشش جعبه نگهداری	برای تعویض جعبه نگهداری بردارید. جعبه نگهداری نحفظه‌ای است که ذرات جوهر باقی‌مانده از فرآیند تمیز کردن یا چاپ را جمع‌آوری می‌کند.
	کاور عقب	هنگام برداشتن کاغذ گیر کرده‏، آن را بردارید.
	ورودی AC	سیم برق را متصل می‌کند.
	درگاه EXT.‎	دستگاه‌های تلفن خارجی را وصل می‌کند.
	درگاه LINE	خط تلفن را وصل می‌کند.
	درگاه USB	کابل USB را برای اتصال به کامپیوتر وصل می‌کند.
