Nom et fonction des pièces

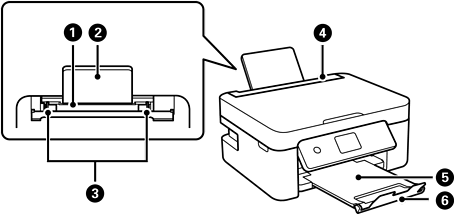

	Chargeur de papier arrière	Charge le papier.
	Guide papier	Guide le papier chargé.
	Guide latéral	Permettent d’entraîner le papier droit dans l’imprimante. Faites glisser contre les bords du papier.
	Protection du bac d’alimentation	Permet d’empêcher des substances étrangères de pénétrer dans l’imprimante. En général, laissez cette protection fermée.
	Bac de sortie	Contient le papier éjecté.
	Butée	Empêche les tirages de tomber du bac de sortie.

	Capot de documents	Bloque la lumière externe pendant la numérisation.
	Vitre du scanner	Placez les documents originaux.
	Panneau de commande	Indique l’état de l’imprimante et vous permet d’effectuer les paramétrages d’impression.

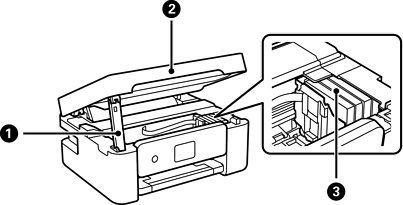

	Support de l’unité du scanner	Accueille l’unité du scanner.
	Unité du scanner	Permet de numériser les documents originaux mis en place. Ouvrez-le pour remplacer les cartouches d’encre ou retirer le papier coincé dans l’imprimante.
	Support des cartouches	Installez les cartouches d’encre. L’encre est éjectée par les buses de la tête d’impression.

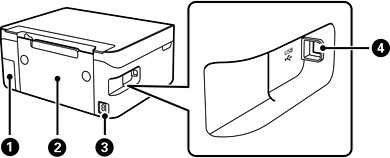

	Capot du boîtier de maintenance	Retirez lors du remplacement du boîtier de maintenance. Le boîtier de maintenance est un conteneur qui recueille très peu d’excès d’encre durant le nettoyage ou l’impression.
	Capot arrière	Retirez-le pour dégager le papier coincé.
	Prise d’alimentation	Permet de brancher le cordon d’alimentation.
	Port USB	Permet de brancher un câble USB pour raccorder à un ordinateur.
