Ligar os cabos

Ligue o transformador CA e o cabo de interface aos conectores na parte inferior da impressora.

AVISO:

Certifique-se de que utiliza o transformador CA especificado [AC Adapter,C1 só (Modelo: M235B)].

1. Remova a tampa se estiver instalada.
   Remover as tampas

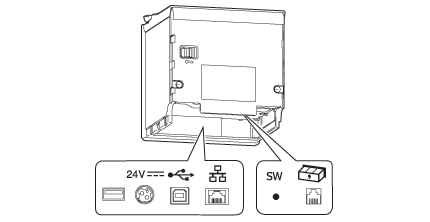

2. Ligue o transformador CA e o cabo de interface aos conectores na parte inferior da impressora.

As interfaces disponíveis variam de acordo com o modelo da impressora.


Nota:
• Ao utilizar a unidade LAN Sem Fios opcional, ligue a unidade ao conector USB.

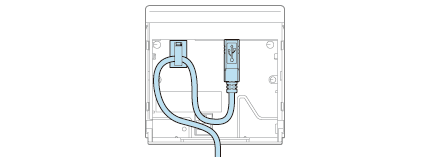

• Quando encaminhar o cabo USB através do orifício no centro da tampa, instale o fixador de cabos como indicado na ilustração para fixar o cabo USB e evitar que se desligue acidentalmente. Esta acção não é necessária se encaminhar o cabo USB através dos orifícios nos cantos.



3. Instale novamente a tampa.
   Instalar as tampas

4. Ligue o cabo de interface ao dispositivo.

5. Ligue a ficha do cabo CA a uma tomada eléctrica.

AVISO:

• Nunca insira a ficha do cabo de CA numa tomada que não cumpra os requisitos de tensão de entrada do transformador de CA. Se o fizer, poderá danificar a impressora.

• Se ocorrer uma falha, desligue imediatamente a impressora e desligue o cabo de CA da tomada.
