Remover/instalar as tampas (posterior e inferior)

Início > Funcionamento básico > Remover/instalar as tampas (posterior e inferior)

Remover as tampas

Siga os passos abaixo para remover as tampas.

Para a posição de ejecção superior

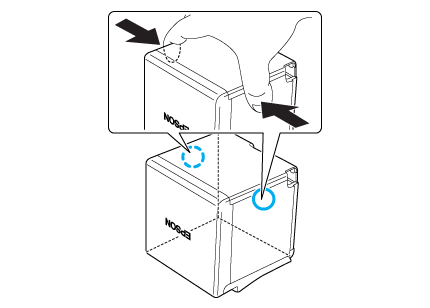

Aperte com os dedos os pontos indicados pelos círculos azuis cuidadosamente para libertar os encaixes e remova a tampa inferior.

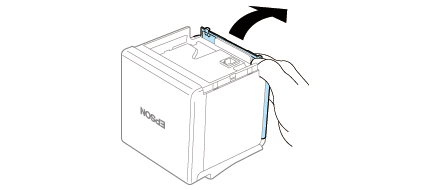

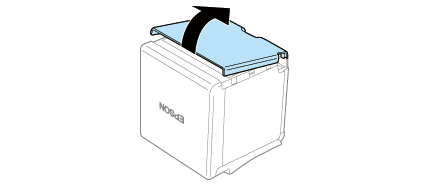

Utilize o dedo para remover a tampa posterior, como indicado na ilustração.

Para a posição de ejecção frontal

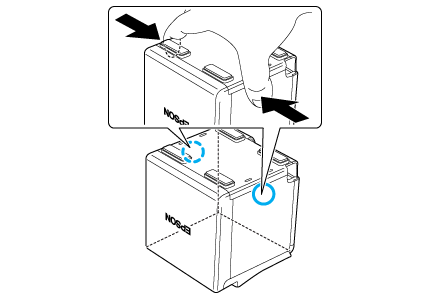

Aperte com os dedos os pontos indicados pelos círculos azuis cuidadosamente para libertar os encaixes e remova a tampa posterior.

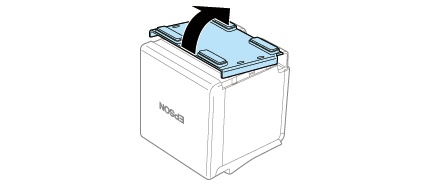

Utilize o dedo para remover a tampa inferior, como indicado na ilustração.

Instalar as tampas

Siga os passos abaixo para instalar as tampas.

Para a posição de ejecção superior

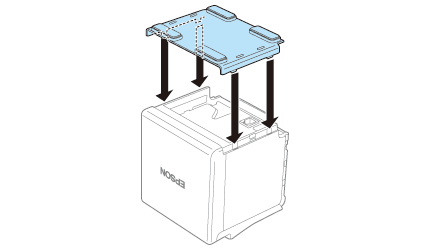

Alinhe os encaixes e instale a tampa inferior na impressora.

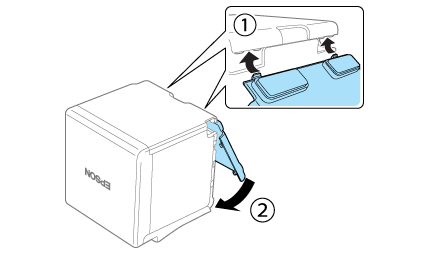

Junte os encaixes na tampa inferior e instale a tampa posterior na impressora.

Para a posição de ejecção frontal

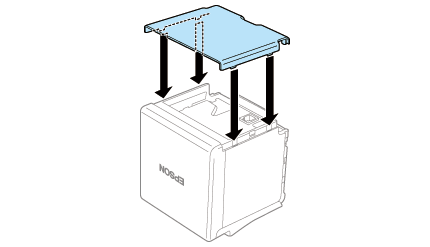

Alinhe os encaixes e instale a tampa posterior na impressora.

Junte os encaixes na tampa posterior e instale a tampa inferior na impressora.
